施工时间
2024年5月
工程概况

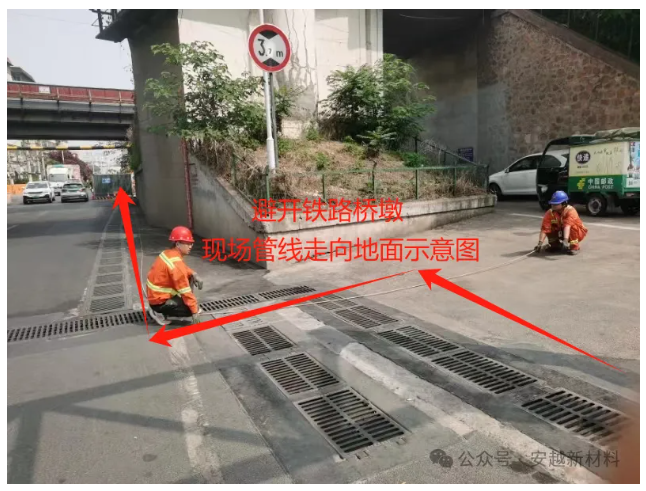

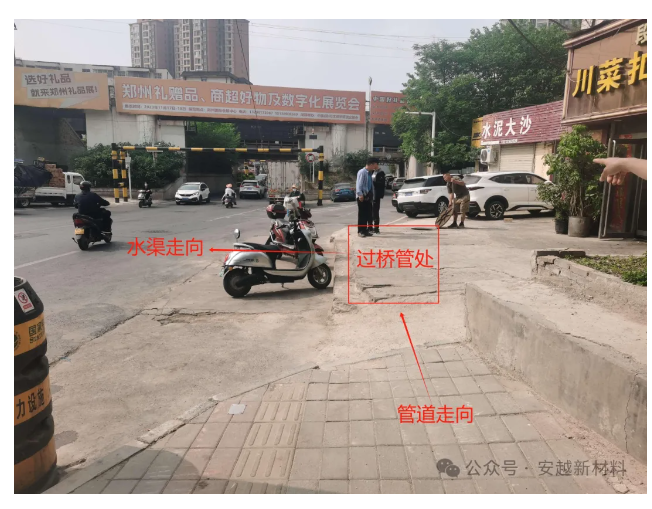

      郑州市新郑路(南关北街-紫荆山路)路段DN400供水管道位于保护区范围内，使用年限长且早期使用的是黄河水，水质硬度大，管内结瘤物多。本次施工长度约124米，现场勘察该给水管线沿途有6处弯角处理，最大角度达50°，施工难度极大。

     经多方论证，最终决定采用具备饮用水级别的FIPP原位热塑成型内衬修复技术进行修复。









项目难点及方案

待修复管道位于保护区范围内，经现场勘查，我们面临以下难点：


（1）使用年限长且早期使用的是黄河水，水质硬度大，导致管内结瘤物多；

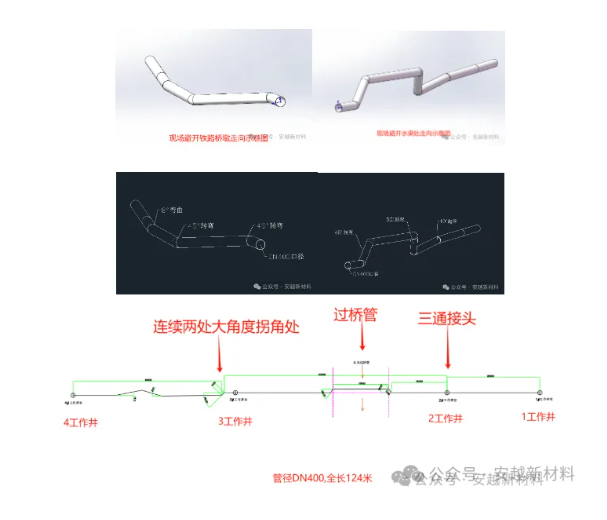

（2）本次施工长度约124米，管道6处拐弯，最大弯度达到50度，管径小清管设备容易卡住，且受力比直管段更大；

（3）钢管道弯头处单边受力，形成清洗盲区，需要多次反复清洗弯头部位；




于是我们首先将管道清洗列为本次修复挑战的第一步！

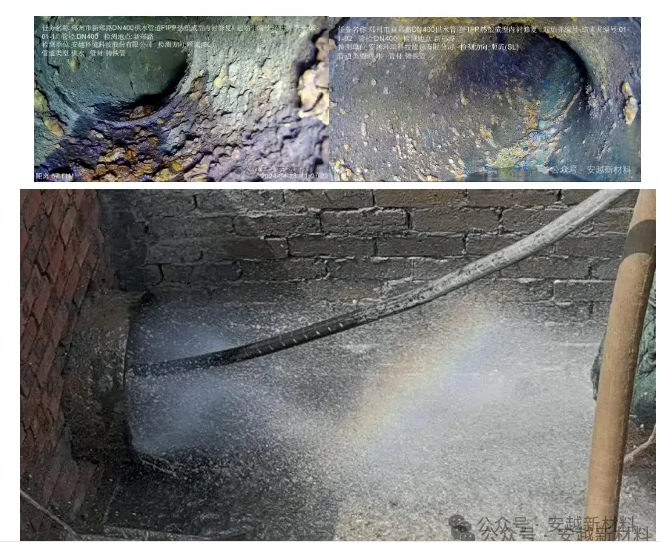

（1）自行研发工具弹簧片清洗器刮去管道内大块结瘤物；

（2）自行研发钢丝球工具反复打磨管道内壁，消除管道锈迹及尖锐部分；

（3）高压脉冲水射流冲洗管道内壁残余结瘤；


做到管道底部存积物完全清除、管壁清洗后的不平整度，以及不得超过原管道涂层的厚度才可进行下一步施工！






施工难点及现场施工情况

（1）热塑材料软化后拉入管内，拉到弯头处时材料已经逐渐冷却硬化，材料容易卡在弯头处；

（2）弯头数量多对热塑材料下管期间经过弯头处容易出现扭曲，形成麻花状的现象，影响修复效果；

（3）热塑材料下管期间经过弯头处时摩擦力增大，材料处在软化状态下，容易损坏材料或导致材料厚度不均匀；

（4）修复过程中，管道加压期间，弯头处材料受压不均匀，容易形成褶皱，影响修复效果；

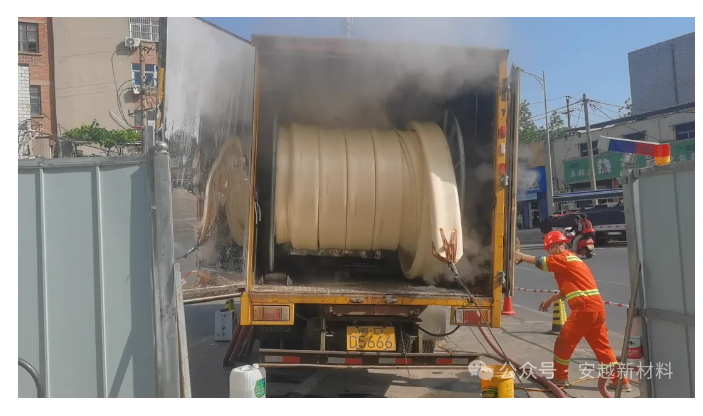

施工现场实拍






热塑成型内衬管技术优势
1.高度预制化管道内衬管，安装施工不改变材料力学性能，保证施工质量；

2.应用范围广泛，待修复管道材质不限，可修复异形，变径，接口错位的管道，可以修复带弯角的管道，弯角处可以消除皱褶；

3.热塑材料韧性高，适用于交通荷载大，地铁沿线甚至地震高发地区管道修复；

4.各向同性实壁管材，材料长期性能稳定；管壁光滑，耐摩擦，抗化学腐蚀性能卓越；

5.热塑成型内衬管材料取得饮用水卫生许可证书；







案例总结


      本次施工共124米，多处弯管及褶皱处检测无误。已通过验收正式投入使用！业主方对此次施工给予高度评价：



经济：材料运输存储成本低，开挖及占地面积小，施工便捷，修复效率高。

质量：材料韧性高，适用于此次受动荷载影响大的管道。
