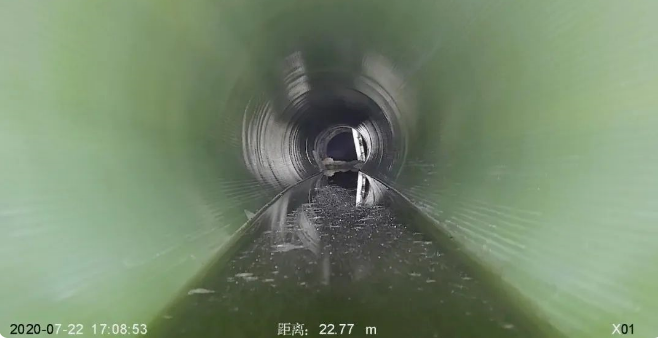

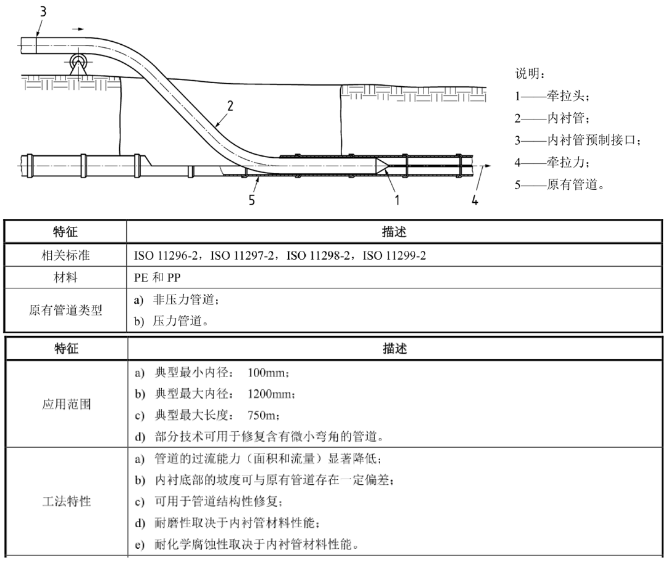

我国城市地下排水系统如今已成为城市运行的重要组成部分,其总长度已突破120万公里。因此,市政管网的安全备受关注。政府层面也高度重视这个领域,并出台了多项政策以指导和规范市政管网的灾害防控和智能运维。在建设和维护城市管网过程中,非开挖修复技术逐渐受到青睐,避免了传统的“开膛破肚”式施工方式,有效减少了对城市交通和周边居民的干扰。非开挖修复技术的运用范围涵盖了各种敷设、修复和更换地下管线的技术手段。不同类型的非开挖修复技术有其各自的优缺点。例如,连续穿插法被认为是修复压力或重力管道最简便的方法之一,但其也存在着减小管道过流面积的缺陷。与此同时,原位固化法则是被广泛应用于世界40多个国家和地区的一种常见修复方式,因其施工速度快、工期短而备受青睐。近几年,国家和行业就管道的非开完修复已经出台了相关的技术标准。目前,管道的非开挖修复方法主要有:连续穿插法(Sliplining)是一种将连续内衬管在直径保持不变的情况下置入原有管道内形成内衬的管道更新工法,它是一种用于管道结构性和非结构性非开挖修复的最简单的方法。
- 顶管/定向钻/等各类能提供拉力的非开挖设备都可以应用于穿插法修复中。

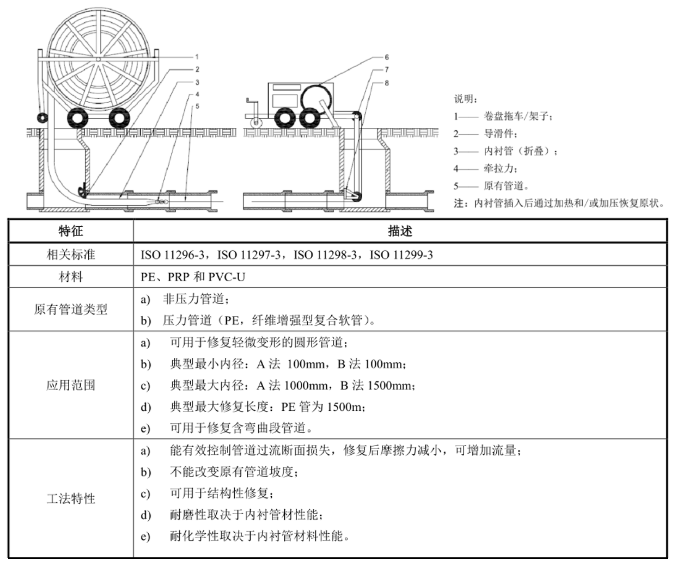

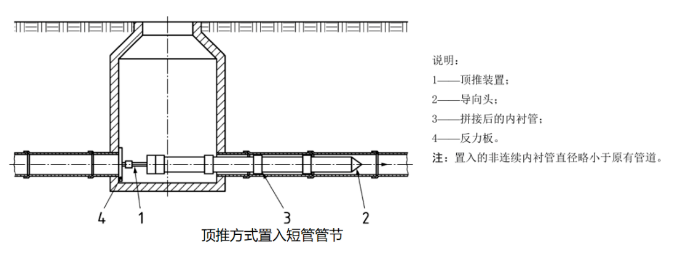

短管穿插法属于非连续穿插法,是一种将非连续的小于更新管段长度的短管在插入原有管道的过程中连接形成内衬的管道更新工法。紧密贴合内衬法是一种将内衬管置入原有管道之前减小其截面以方便置入,置入后恢复截面,使其外表面与原有管道内壁紧密贴合的管道更新工法。

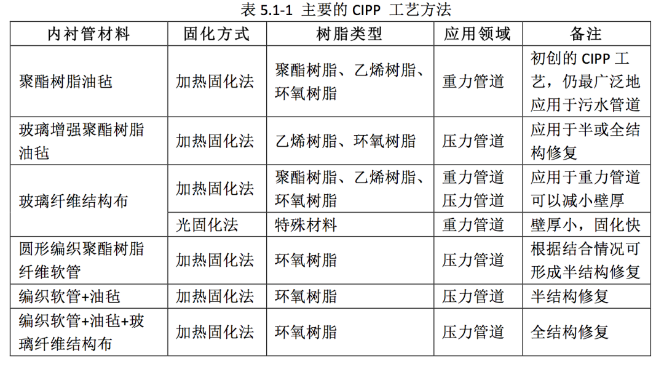

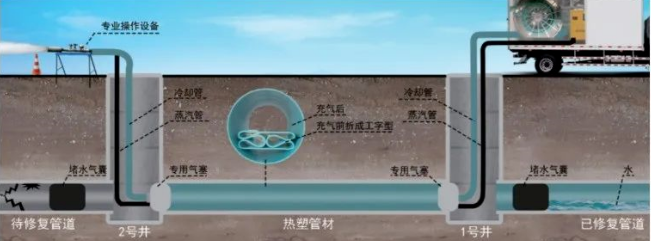

新的紧密贴合法:热塑成型内衬法。衬管现场预热软化后牵引置入待修管道内部,通过加热加压热塑成型,冷却后形成紧贴于原管道内壁。原位固化法(Cured-in-Place Pipe-CIPP)是指采用翻转或牵拉方式将浸渍树脂的软管置入原有管道内,固化后形成管道内衬的修复方法。按照软管进入原有管道的方式不同,可将CIPP分为翻转式和拉入式两种工艺。

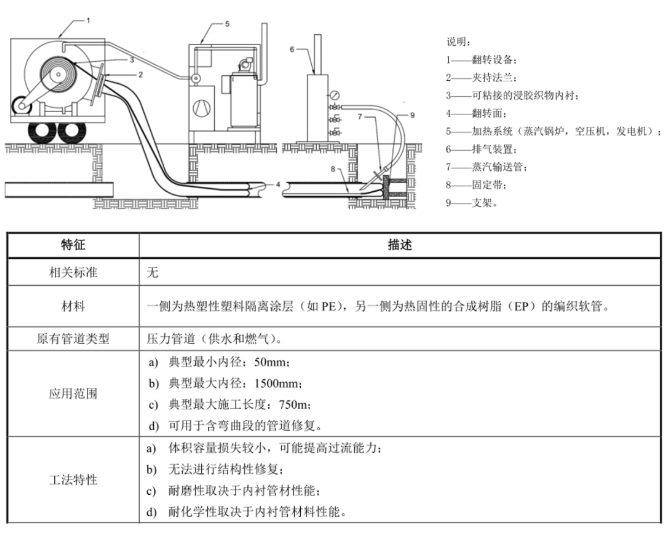

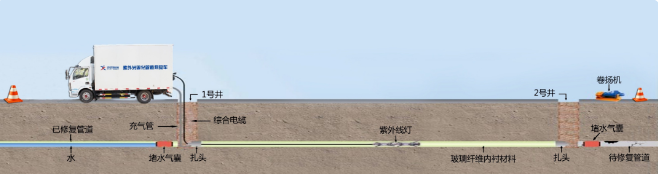

目前该技术已经在世界40多个国家和地区得到广泛应用,尤其在欧美等发达国家更为普及,是现今所有非开挖管道修复工艺中使用最广泛的方法。软管的固化工艺目前包括:热水固化法、蒸汽固化法和紫外线固化法。原位固化法不需灌浆,施工速度快、工期短,修复后形成连续内衬管,表面光滑,有利于减小流量损失。粘贴软管内衬法是一种将增强软管作为内衬管置入原有管道并与其粘结形成具有抵抗自身坍塌能力内衬的更新工法。

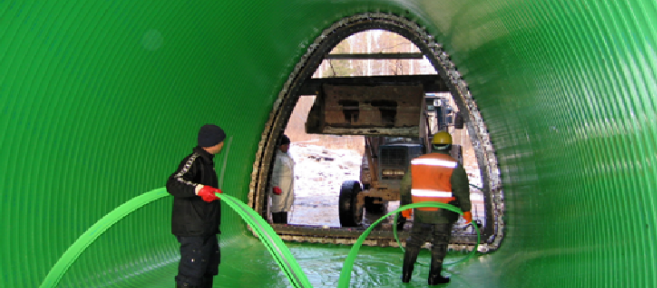

- 通过缠绕机将带状型材在旧管道内螺旋旋转缠绕成一条新管。
- 带状型材两边的公母锁扣在螺旋旋转中互锁,使新管连续无缝。
- 当螺旋管缠绕完毕后,通过拉动预埋的钢线,将次级锁扣拉断,让新管开始径向扩张,紧紧地贴在原有管道的内壁上。

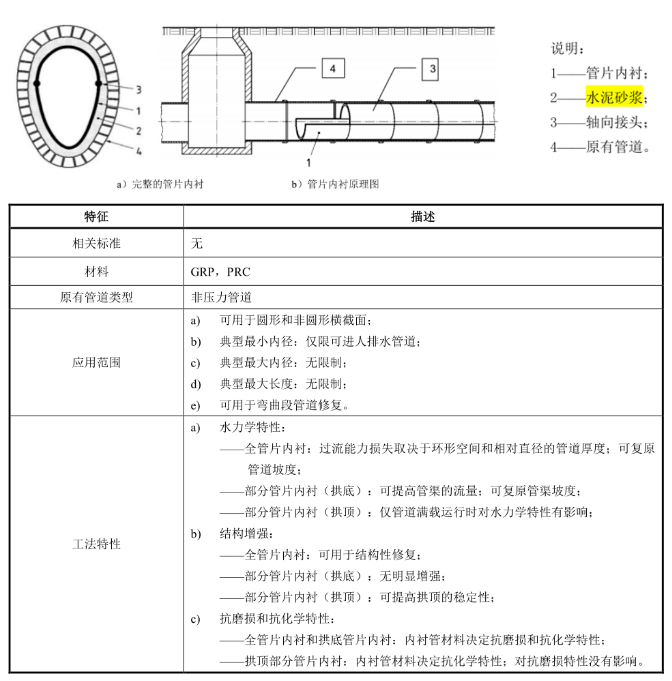

管片内衬法是一种将预制管片粘结在原有管道内壁形成内衬的管道更新工法。

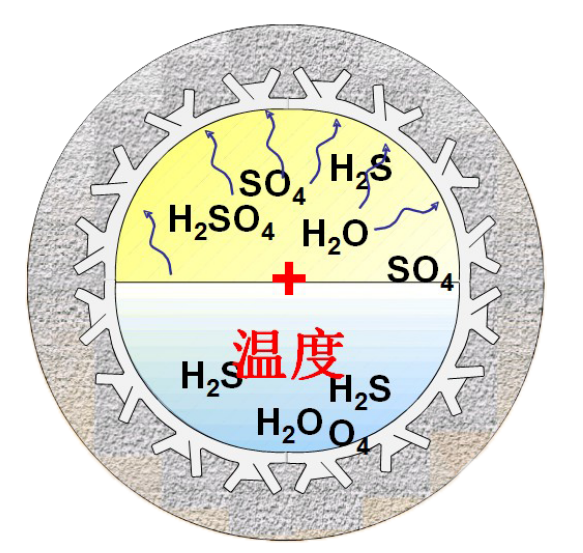

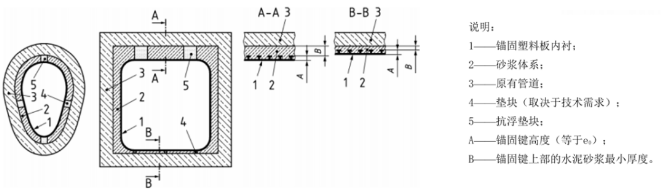

垫衬法是一种将背部带有锚固键的塑料内层置入原有管道,并在环状空间注入水泥砂浆,使锚固键永久锚固在具有结构强度的水泥砂浆层中形成内衬的管道更新工法。
垫衬为修复内衬,它是一种高分子树脂材料,具有良好的耐酸碱性及耐化学腐蚀性。
