顺利完成哈尔滨原水管道带压检测


隧道股份 城建水务


3月26日，城建水务浦东供排水技术发展中心检测小组携带设备从上海出发，来到两千四百多公里外的大东北黑龙江省五常市，为哈尔滨水务集团下属原水管道公司DN2200原水管道进行带压管内窥检测，并顺利检测出漏点及位置，为业主抢修提供了依据。

带压内窥检测

哈尔滨磨盘山输水管线一期DN2200原水管道从磨盘山水库借着地势200米的高压差一路两百多公里输送至哈尔滨市，日供46万吨水量，管内压为0.45mpa，流速高达1.2m/s。22年底时，业主在巡检时发现五常市229国道下方发现地面有大量渗水，排摸后疑似管道有漏损，但由于该原水管道为直供哈尔滨市的唯一水源，且埋设深度接近地下7米，不得贸然停水开挖找漏，所以需要对管漏点能精准定位。公司领导对哈尔滨水司这一诉求非常重视，浦东供排水技术发展中心带压检测小组接到任务后，在上海提前与业主、设备商进行了多次线上视频会议，了解项目的详细情况，并通过图纸、照片制定检测方案，并在试验场地进行针对性的模拟试验。



尽管做足了准备，但到达五常市后实地勘察，发现检测风险仍然较大，主要来自大口径大流速高压力的情况下，设备是否能顺利投放并回收，姿态的可控，路面定位的能力等等，在管道不能停运降压的情况下，一旦失败，就面临着损失设备、影响管道运营的风险。方方面面都考验着小组成员的操作水平与心理素质。

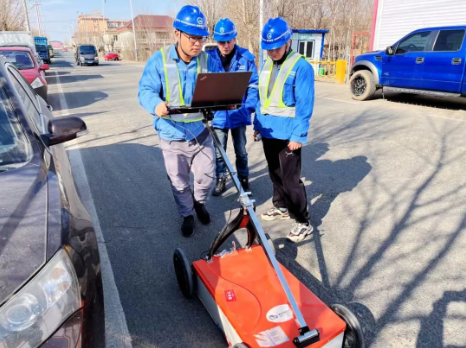

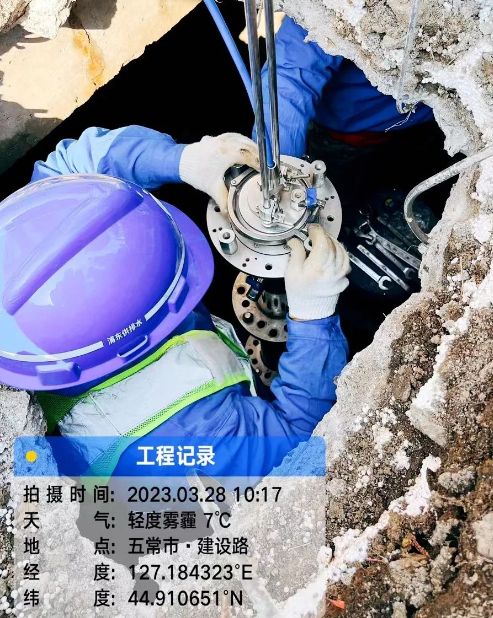

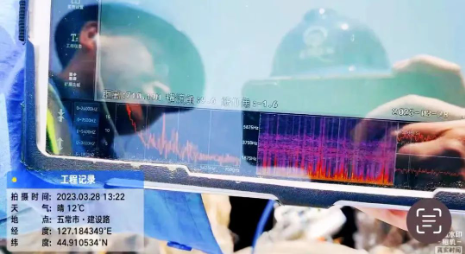

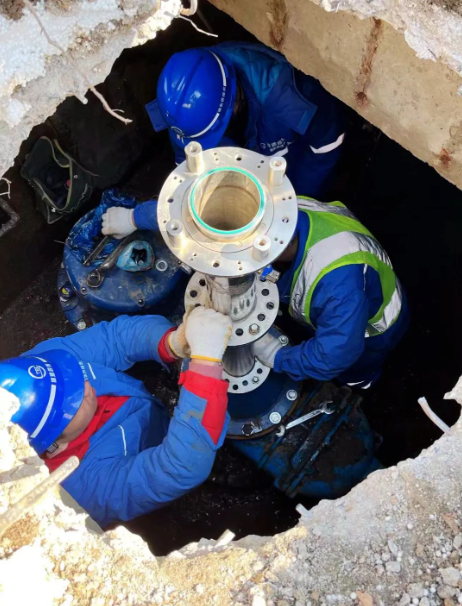

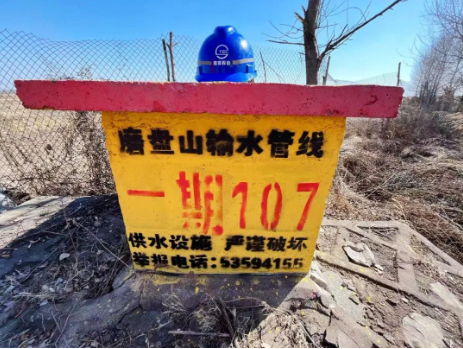

项目组顶住重重压力，不负所望，从107号透气井投入设备后，经过4小时的顺流前进，最终在710米处通过检测系统波形图与声纳听音双重确认，找到了漏点位置。并通过地面定位与探地雷达的双重复核，发现了该处地下土壤空洞情况，为业主指明了该管道的正确走向，及后续开挖修漏的准确位置。之后设备也顺利回收，关闭检修阀，完成全部检测工作。



在检测过程中，哈尔滨水司集团相关领导同样高度重视，第一时间带队驱车来到现场观摩，详细听取项目负责人朱俊元对带压内窥检测设备的介绍以及如何能准确探知漏损点的详细汇报，并在现场亲眼见证设备在行进管道710米处发现漏损点的全过程，对项目组的出色工作给与了高度的评价。


创造了多项第一






01
第一次

赴外埠市场开展管道带压检测工作；

02
第一次

在大口径原水管道内进行带压检测工作；

03
第一次

在高压力高流速的管内进行带压检测工作。

隧道股份 城建水务
管道带压检测工作作为管道修复改造的前期勘探工作，随着这项技术的普及，设备操作的便捷性，运用范围同样也会越来越广，今后将给予管道修复改造提供更多实际有效的帮助。
