概述

        近日，我司技术人员协同某热力公司，在北京某街区的一处大埋深、热力钢管进行了实地漏点定位。热力公司曾对该段管道进行多次打压实验，但无法保住压力。由于埋深偏大（3.5米），无法使用常规的检漏手段进行探测，最终，我司以ZCORR多探头相关仪为主，HG-10AII听漏仪以及LXP1500mm听音杆为辅，成功找到管道漏点。

主要问题

        热力管道漏水是测漏行业的一个老大难问题，由于自身带有保温外层，漏水音很难有效在管中传递，同时热力管通常埋深较大，因此漏水音在抵达地表之前就已大幅衰减，使得热力管道的定位难上加难。

解决方案

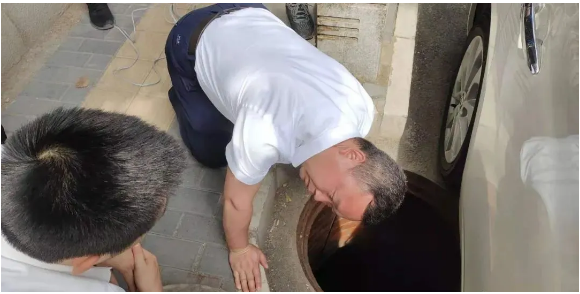

        第一步，使用富士第5代听音杆LXP1500mm接触热力管管体，判断是否存在异常音。

图1 阀栓听音法

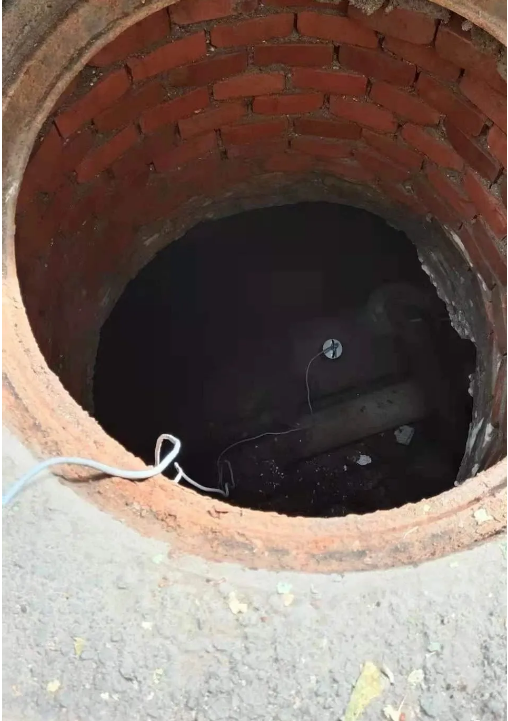

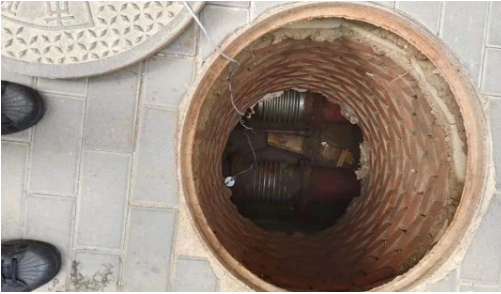

        在确认有异常音后，现场直接采用ZCORR多探头相关仪，通过延长线缆将探头吸附在管道上。一共在三个检查井布设了三枚探头，同时两两之间做相关分析，来确认哪个点漏水可能性更高。


图2 放置探头

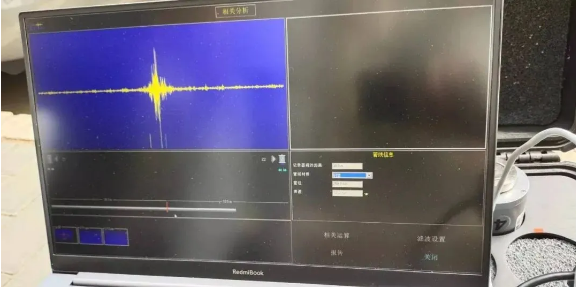

        由于清晰的掌握了现场管道的埋深、管长和管径的信息，在录入后ZCORR系统直接给出了漏点的位置。


图3 通过程序的相关分析，计算出漏点位置

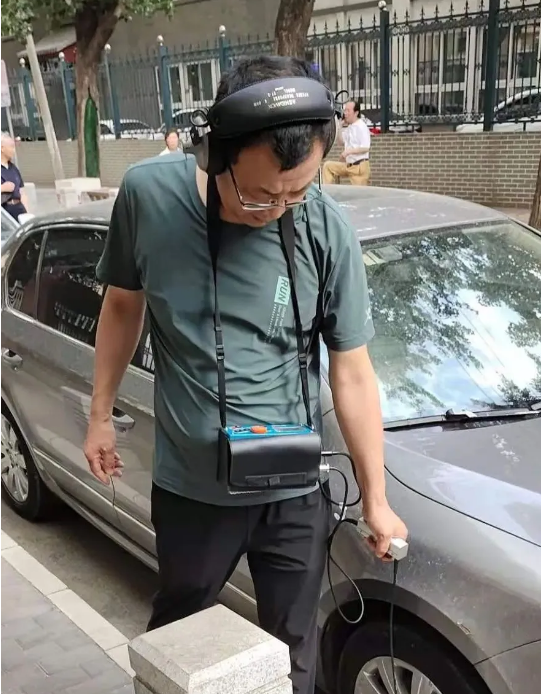

        随后，使用HG-10AII听漏仪在异常点处进行了路面听音，二次确认漏水异常点的位置。


图4 路面听音法进行漏点的二次确认

总结

        查找热力管道漏点，不仅需要具备先进精密的现代化检测仪器，同时经验丰富且富有责任心的专业队伍也至关重要。只有具备了先进的现代化设备、专业的队伍，才能更快更准的找到漏点，缩短事故维修时间、确保供热管线的安全运行，避免造成不必要的经济损失及人身威胁。
