地下管线探测仪——淄博威特

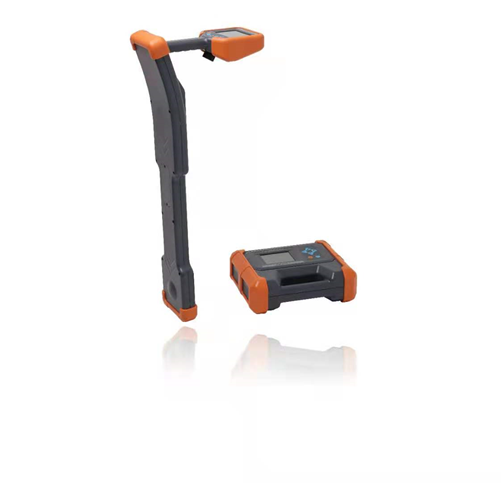

一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行唯一性识别，以及管道绝缘破损和部分类型电缆故障的查找。

1. 多种功能合一：路径探测 + 电缆识别 + A字架查障。
2. 彩屏罗盘显示：透视地下管线一览无余。
3. 超高灵敏度，2Hz超窄带宽接收，高度抗干扰。
4. 跟踪正误提示：排除邻近管线干扰。
5. 增强型测深：实时精准深度测量。
6. 测深辅助传感器：信号畸变提醒。
7. 增强型无源探测：工频+射被动频测，可同时显示多条管线。
8. 无源探测频谱分析：排除干扰频率。
9. 高性能发射卡钳：向运行电缆耦合信号。
10. 柔性卡钳电缆唯一性识别：方便且高度可靠，且能做电流测量。
11.  跨步电压探测：对地绝缘破损查找。
12. 支持订制频率。
13. 大功率数字功放发射，全自动阻抗匹配，自动保护。
14. 发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
15. 发射/接收全数字化处理，稳定可靠。
16. 内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
17. IP65高等级防护。

可选扩展功能模块

1. 内置L1/L5高精度GNSS定位模块：定位和距离测量。
2. 机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。

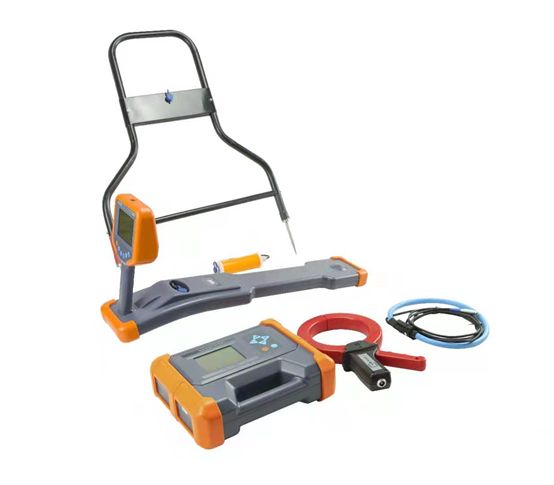

可选附件

1. 测深辅助传感器：用于测深时的干扰提醒。
2. 发射卡钳：用于向运行电缆耦合信号。
3. 柔性卡钳：用于电缆的唯一性识别。
4. 听诊器：用于狭小场合的电缆识别。
5. 查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。
6. 外置RTKGNSS定位手持机（最高精度厘米级）。

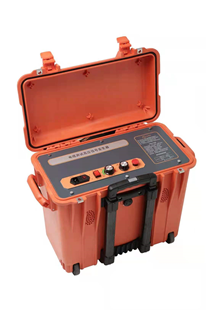

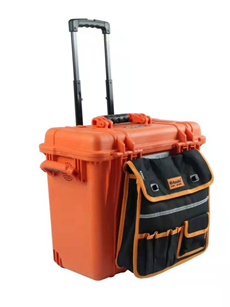

（1）电缆故障高压信号发生器

电缆测试高压信号发生器，为电力电缆的故障测距和精确定点提供高压信号源，可用于各种电压等级电力电缆的故障测试。

本设备应用现代电力电子技术，采用高频高压电源设计，体积小，重量轻。

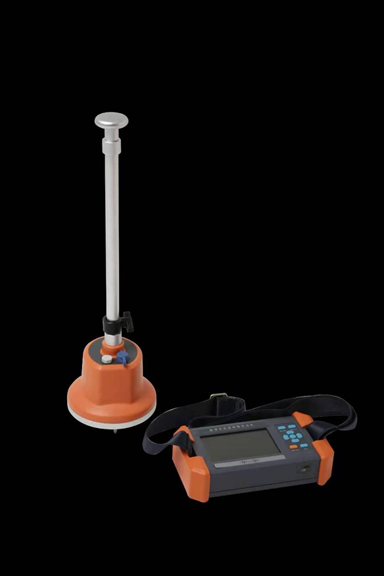

本设备需要与本公司生产的电力电缆故障测距仪和电缆故障定点仪系列产品配套使用。

功能特点：

1、一体化设计，结构紧凑，体积小，重量轻。

2、多种子型号可选，适用于不同测试需求。

3、进口拉杆安全箱结构，外观精美，方便移动。

4、储能电容器内置，无高压外露，安全可靠。

5、高压输出直接接至故障电缆，操作安全，接线简便。

6、内置大功率开关电源，电容充电快，放电周期短，故障定点快。

7、多重安全防护，高压零位启动，断电后自动释放高压电容储能。

8、具有单次，周期和直流三种工作方式，适应多种故障测试需求。

9、输出电压分档可调，LED显示响应速度快，电容放电状态一目了然。

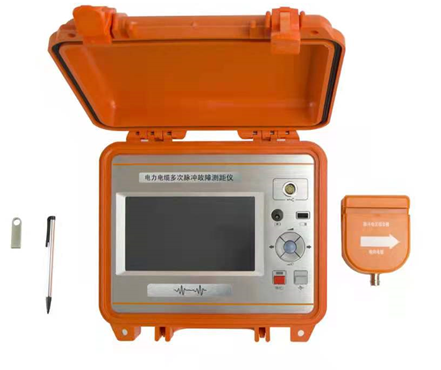

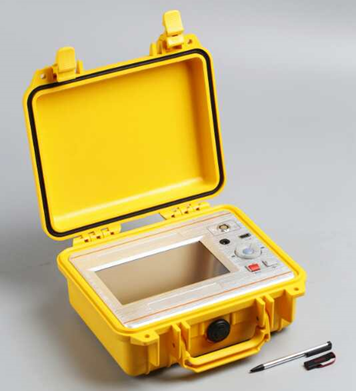

（2）电缆故障测距仪

电力电缆故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和高压信号发生器配合使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合；在测距完成后须使用数字式多功能电缆故障定点仪进行精确定点。它们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

功能特点

1. 多种测距方法：

• 低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

• 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。

• 多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。

2. 200MHz实时采样：

• 国内同类仪器最高采样频率，与国际最高水平接轨。

• 提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。

3. 触摸操作和机械按键两种操作方式

• 触摸按键，操作更加灵活，具有手势操作功能。

• 可以对光标进行拖拽，双击操作，定位更加简单、方便。

• 兼容机械按键操作，五向按键，操作更加人性化。

4. LED大屏幕彩色液晶显示，界面友好：

• 波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。

• 7寸大屏幕液晶，160°可视角度，亮度达到750cd/m2，达到阳光可视要求。

• 功能菜单简单实用，功能强大。

5. 画中画暂存显示功能

• 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。

6.波形存储、计算机联机通讯：

• 可在机内存储大量波形。

• 使用U盘进行波形数据的导出。

• 可以和计算机（台式机或笔记本机）连接，进行联机通讯。

• 提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。

7. 电源管理：

• 仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。

• 内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。

• 工作时间长：使用充满电的锂离子电池，仪器能连续工作7小时以上(电池老化后使用使用时间会缩短)。

8.  坚固机壳，质轻便携。
