1.1工艺流程

室外给水管道安装工艺流程一般为：放样—挖槽—管道接口安装—管道安装—管道试压—管道冲洗消毒—管沟回填。

1.2放样

所谓放样，就是确定管道要埋设的位置和经过的路线，在工地作实际的测量、规划、定位，在定线前，管沟经过路线的所有障碍物都要清除，并准备木桩与石灰（ 在内街放样可以采用红漆），依批文图的路线定线、放样，以便于管沟的挖掘。如果由于避开通信、电缆、煤气、排水、化粪池等地下设施及电杆要变更管线，必须经过设计单位同意，并出设计变更图才予以施工。

1.3挖槽

1.3.1挖槽之前应当充分了解开槽地段的土质及地下水位情况，根据管道直径、埋设深度、施工季节和地面上的建筑物等情况确定沟槽的形式。

1.3.2沟槽开挖采用人机配合的方法，在确认无地下障碍的地段采用挖掘机开挖，有地下障碍或障碍不清楚的地段，沟槽采用人工开挖方法，机械挖土应留出20cm厚余土，再用人工统一清底至设计标高，不允许破坏槽底原状土。管道管底应铺设200mm～300mm厚中砂，整平夯实后方可铺设管道。

1.3.3沟槽边坡比为1：0.33，遇不坚实土壤地段，沟槽两侧可以加大放坡，不宜长时间晾槽。沟槽有地下水情况时，应有排水措施，可采用明沟集水井或人工降低地下水位。

1.4管道接口安装

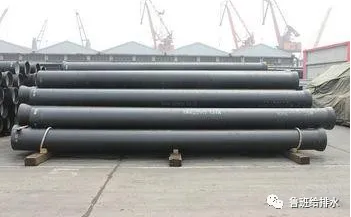

1.4.1给水管道常采用球墨铸铁管、混凝土管、钢管等管材，这些管材多采用承插连接。承插连接就是将管子（管件）的插口插入管道的承口内，周围充塞填料进行密封的一种连接方式。承插连接常用的填料有：油麻、胶圈、水泥、石棉水泥、石膏、青铅等。

1.4.2承插连接分为刚性承插连接和柔性承插连接两种。刚性承插连接是用管道插口插入管道的承口内，对正后，先用嵌缝材料嵌缝，然后用密封材料密封，使之成为一个牢固的封闭的管道接口。柔性承插连接接头在管道承插口的正封口上放入富有弹性的橡胶圈，然后施力将管子插端插入，形成一个能适应一定范围内的位移和振动的封闭管接头。

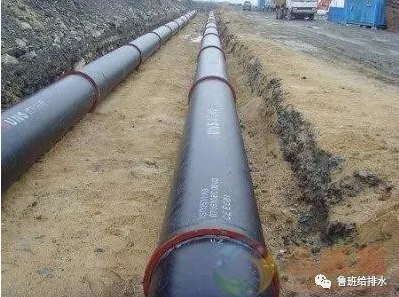

1.5管道安装

1.5.1把预制完的管道先在槽口排列成行，并检查接口、管膛清理情况。

1.5.2承口朝来水方向顺序安装。管道中心线必须与定位中心线一致，调整管底标高。管道转弯处及始端应采用木方等支撑牢固，防止捻口时管道轴向移动。承插口之间的环形间隙应均匀一致，不得小于3mm。

1.5.3管道暂时停止安装时，两端应临时封堵，以防止异物进入管内。

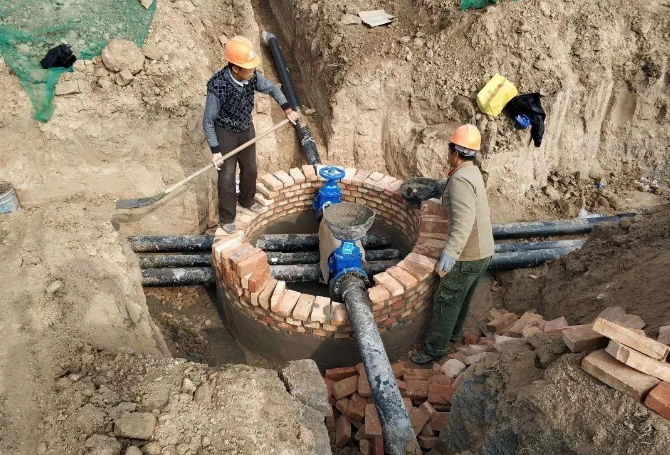

1.5.4闸阀安装时，应先将法兰闸两端管件进行组装连接，整体安装就位。法兰接口橡胶垫尺5.井室砌筑应严格按图纸及设计要求的几何尺寸和技术要求砌筑。闸井砖砌井室内壁用1 ：2 水泥砂浆抹面， 厚1 0mm。井室砌筑时预埋止水环和钢套管，待穿管后用油麻、水泥砂浆将管道和套管之间的环缝填满、捣实即做刚性防水。砌筑完成后，要及时安装好井盖并及时回填土恢复地貌。

1.6管线试压

水压试验的管段长度一般不超过1000mm；在管件支墩做完，并达到要求强度后作压力试验，对未做支墩的管件应做临时后备；埋地管道，须在管基检查合格，管身上部回填土不小于500mm 后（ 管道接口工作坑除外），方可作压力试验。试压前打开排气阀，缓慢地向试压管道中注水，同时排出管道内的空气。钢管试压1.0Mpa ，球墨管、UPVC 管试压0.7Mpa,10 分钟内压力降低值小于0.05Mpa 为合格，打开离试压点最远处的排气阀卸压，压力表值下降表示管段连通，完成试压。在试压管段上的消火栓、安全阀、自动排气阀等处试压时应设盲板，将所有敞口堵严，试压合格后，须立即将阀门、消火栓、安全阀等处所设的盲板撤下，恢复这些设备的功能。

1.7管道冲洗、消毒

1.7.1冲洗水的排放管应接入可靠的排水井或排水沟，并保持通畅和安全。排放管截面不应小于被冲洗管截面的60%。

1.7.2管道应以不小于1.0m/s 流速的水进行冲洗。

1.7.3管道冲洗应以出口水色度和透明度与入口一致为合格。

1.7.4管道冲洗后用消毒液灌满管道，使水中含有的氯离子浓度达到20～30mg/L，消毒水在管道内滞留24h 后排放，再用自来水冲洗，经水质部门检验合格后方可投入使用。

1.8回填砂土

1.8.1下管前填砂填砂前，沟底先整平，排除凸出之石头，沟底填砂10mm以上。

1.8.2下管后填砂如原管沟之挖方为砂或砂土，即以原挖方回填；如原挖方为土石方，则管底填10cm 砂，管顶还要填砂10—30cm厚，然后上方再覆土。

回填砂土需要淋水夯实，但夯实时不得伤害管体。

2.1测量放线

根据设计图纸现场勘察,定中心放线,找正坐标位置,按图纸对土质的要求和管道外径来确定开挖宽度、放坡系数、钉埋标桩。

2.2开挖土方

挖土方可采用挖掘机或开沟机开挖3/4的土方量,最后用人工修挖,人工修挖前必须进行一次复测,打好腰桩,按要求修挖。如果管沟土质坚硬(原土)可以不做垫层或夯实,否则应进行加固处理。
