全球首发！

7月21-25日博铭维智能科技在 青海省西宁市金鼎丽呈酒店 发布新品---全球首款针对排水管道高水位（满水）工况的声呐检测利器——“鸭嘴兽”，Otter-S 动力声呐检测机器人

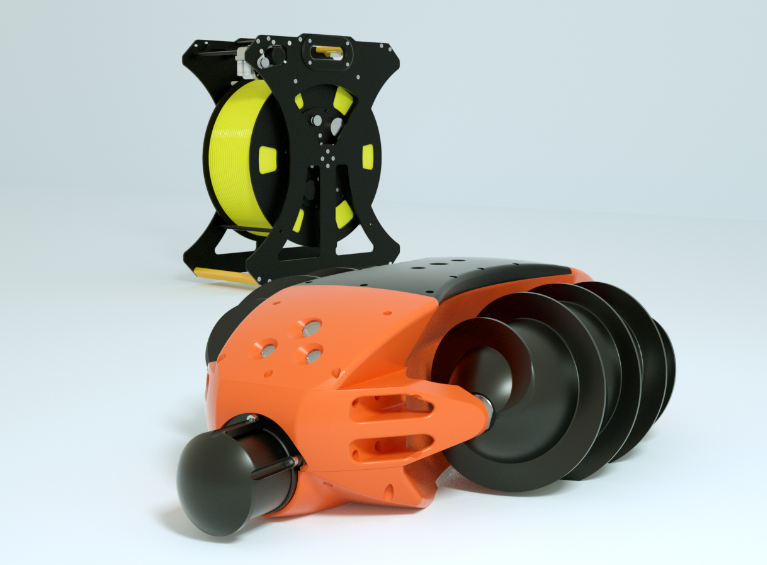

Otter-S 动力声呐检测机器人（鸭嘴兽）


Otter-S 是由博铭维智能科技团队自主研发的新型管网检测设备，全新独特的潜水机身设计和强劲的下潜动力系统，可快速完成高水位（满水）管道的检测任务。博铭维智能科技的先进管网检测技术，为您切实解决管网检测难点痛点！


用机器人捍卫城市地下安全——排水管网检测技术创新引领者！


产品突出优势：


① 无需预处理：遇到高水位（满水）管道检测时，不做管道气囊封堵或降水位预处理的情况下，可直接将设备投放到管道内部，针对性的解决管网高水位（满水）工况的检测问题。


② 无需预置牵引绳：在管道的高水位（满水）工况中，漂浮声呐检测需要提前预置牵引绳（为声呐检测设备提供动力牵引），限制了声呐可检测的管道工况，效率非常低下，Otter-S设备无需预置牵引绳，自带动力下潜，可直接进入污水中检测，操作简单，效率高。


③ 水下主动探测拥堵点：当高水位（满水）管道部分受堵（水流不通）时，无法预置牵引绳，Otter-S设备可主动进入管道进行检测，不受管道恶劣条件限制，精准定位拥堵源位置。

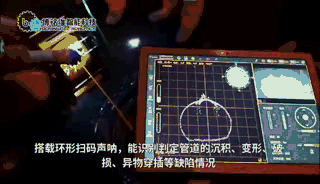

④ 高精度声呐扫描：设备搭载截面环形扫描声呐，能识别判定高水（满水）管道的淤积量、支管暗接（DN300以上）、大面积破损、异物穿入等主要缺陷情况，配合报告软件，可快速输出真实有效的管网检测报告文档。


⑤ 设备其他功能：设备适用于DN500以上的市政排水管道、箱涵、河道等高水位（满水）工况，可实现单次1000m检测，自带动力，声呐图示清晰，双摄像头配合高亮灯光可辅助人员了解管道内部情况。

一、行业困境：

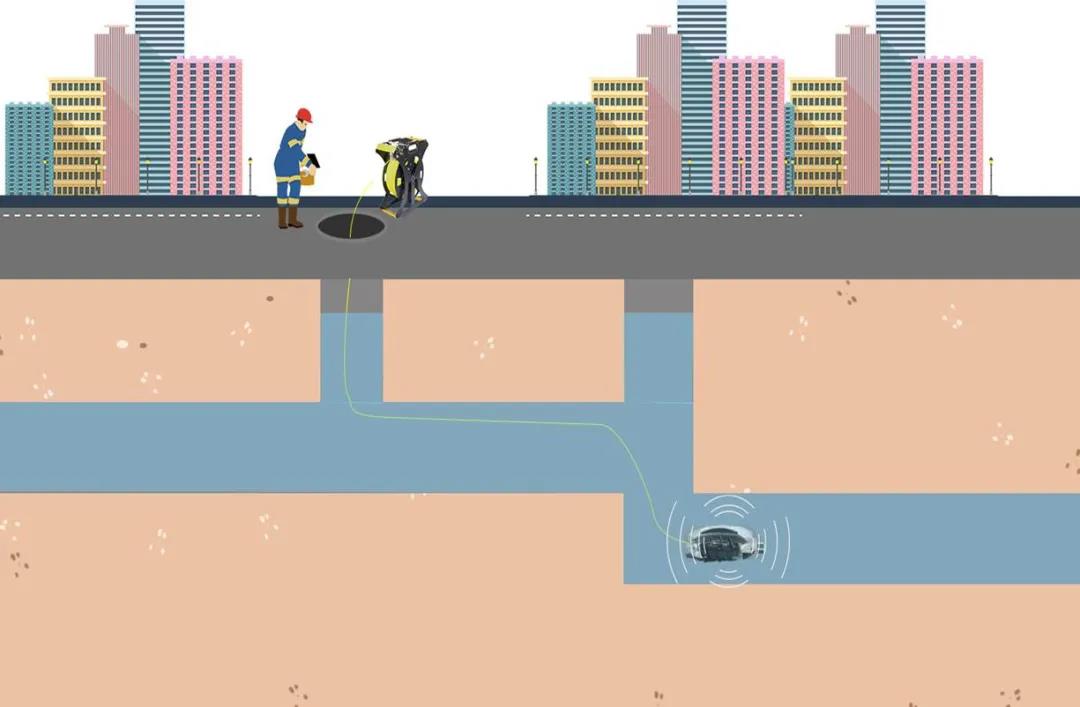

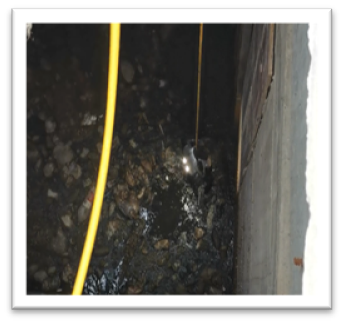

城市污水管道因地势或历史遗留问题，部分管道埋深较大、污水流速快、检测井相隔距离长、且长期处于高水位或满水的状态。传统CCTV和QV设备，在不封堵管道降低水位，做足预处理的情况下，很难对此类管道进行有效的检测。而即使是专业的蛙人下井潜水检测，也会存在较高的人员安全风险和高昂的成本费用。


因此，现阶段的市政排水管道，在高水位或满水状态时，一般采用无动力声呐检测漂浮筏设备进行检测，但此类设备对管网的工作环境和状况，要求较高，受限于管道工况的影响，并不能起到高水位（满水）管道的快速检测普及性。


无动力声呐检测设备受限情况：


①需提前预置牵引绳： 需要提前在检测管道穿引一条牵引绳，前期准备工作时间较长，在检测过程中，对设备进行匀速拖拽前行，不能自主选择性的检测管道具体位置。而在部分埋深大，水流湍急的倒虹管内，水体带压力情况下，穿线仪器很难进行引绳部署，也存在设备进入检测后，遗失的风险。


② 无主动探测能力：需要顺着管道水流方向前进，设备自身缺乏动力主动前行，对没有预置牵引绳的堵塞水域，无法检测。


对上述问题的整合后，博铭维智能科技的专家团队，对市政排水管网的高水位（满水）状态的检测难点和痛点，专门组建独立的前沿研发团队，立项进行技术攻关，自主研发出，针对高水位（满水）管道的动力声呐检测机器人——“鸭嘴兽”，Otter-S动力声呐检测机器人



二、产品特性：

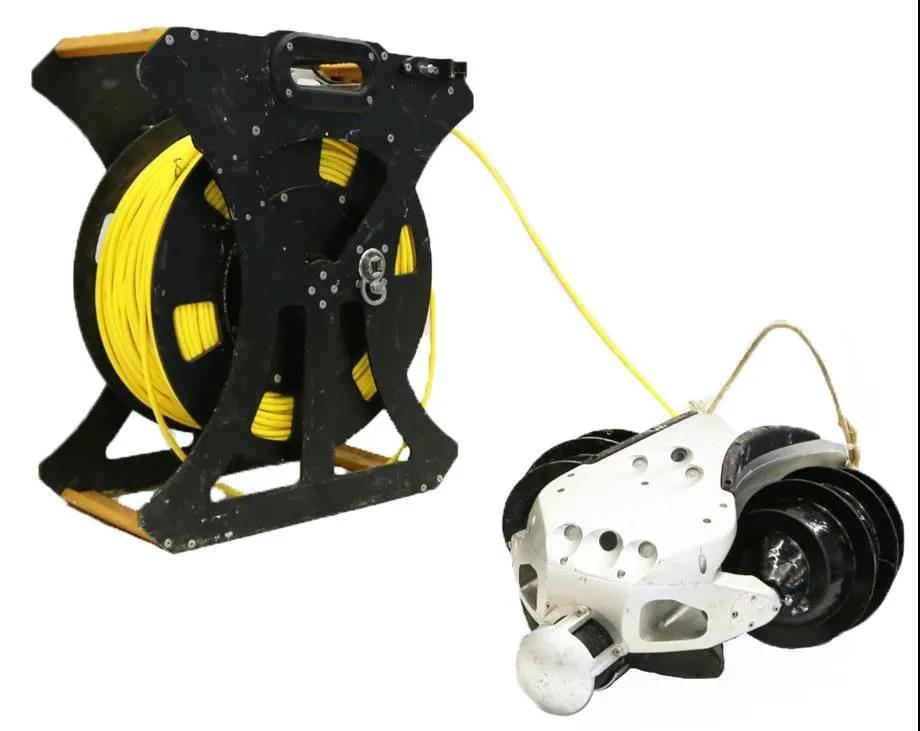

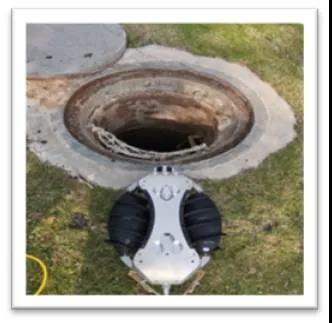

构造简单实用：OTTER-S 动力声呐检测机器人，主要由声呐软硬件系统、水下爬行器、长距离光缆线缆车和多功能平板控制终端组成。

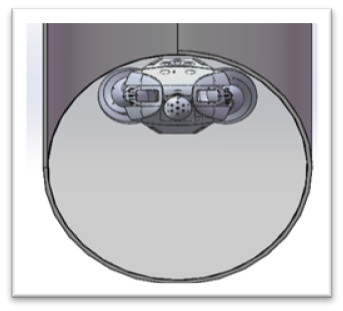

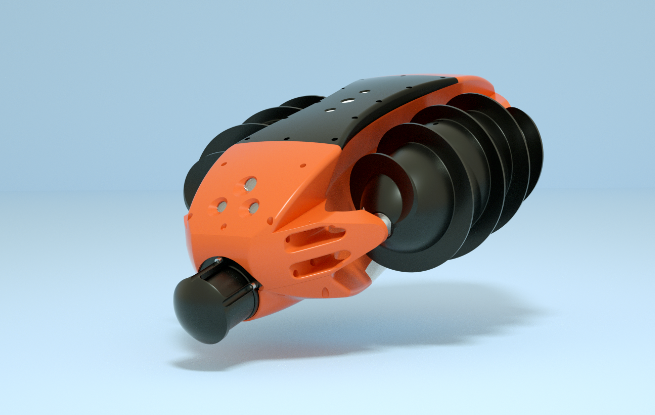

独特前进方式：爬行器水下前行，采用双螺旋滚筒切割式推进方式，搭载高精度截面环形扫描声呐，自主潜入高水位、满水管道内，进行声呐主动作业的快速检查。

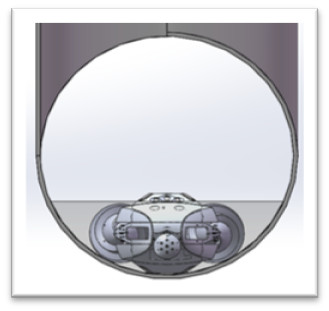

针对性解决问题：适用于DN500以上的高水位、满水管道、箱涵、河道等，高效实现单次1000m长距离检测。

产品功能：

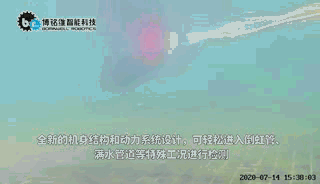

01自主下潜动力系统：

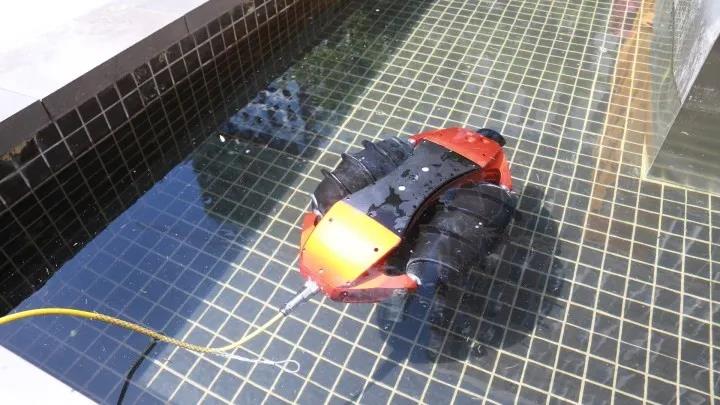

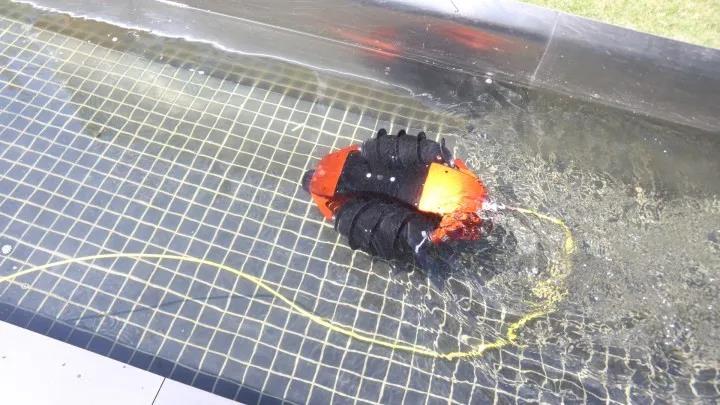

Otter-S 动力声呐检测机器人， 爬行器水下双螺旋推进前进方式，可有效防异物管内或河道缠绕，具有较强的通过性，静水速度可达0.3m/s；

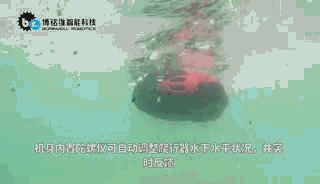

02水下防倾覆系统：


机身内置三轴坐标陀螺仪，可自动调整爬行器水下平衡状况，并实时反馈在平板终端界面，辅助操作；

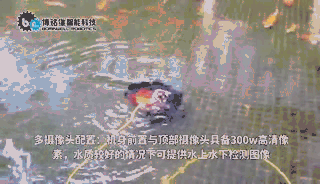

03双摄像头辅助观察：


机身前置与顶部摄像头具备300w高清像素，配合灯光照明，辅助操作人员了解管道内部作业环境状况；

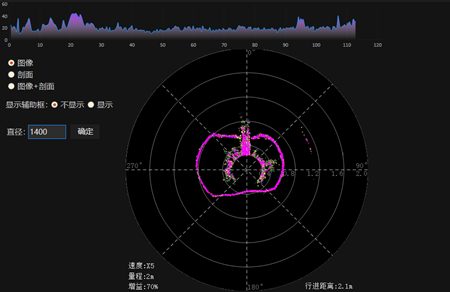

04高精度声呐数据采集：

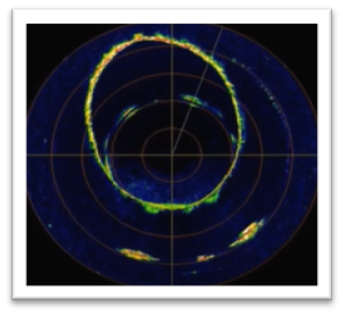

搭配专业的厘米级高精度截面扫描声呐，360°旋转环形扫描管道内部管壁情况，形成直观的管道截面图扫描数据，针对不同管材与管径，可通过声呐功率的调频增幅或降幅，可检测管径在DN6000以下的排水管道；

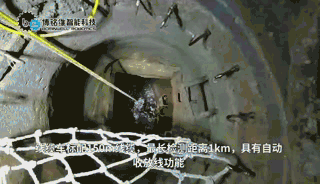

05长距离线缆车保障：


线缆车线缆长度150——1000m，具有自动收线功能，方便易操作；

06报告软件：


自主研发的数据处理软件，经人工核实内容后，可合并生成具备多种检测数据的高水位、满水管道检测报告文档；

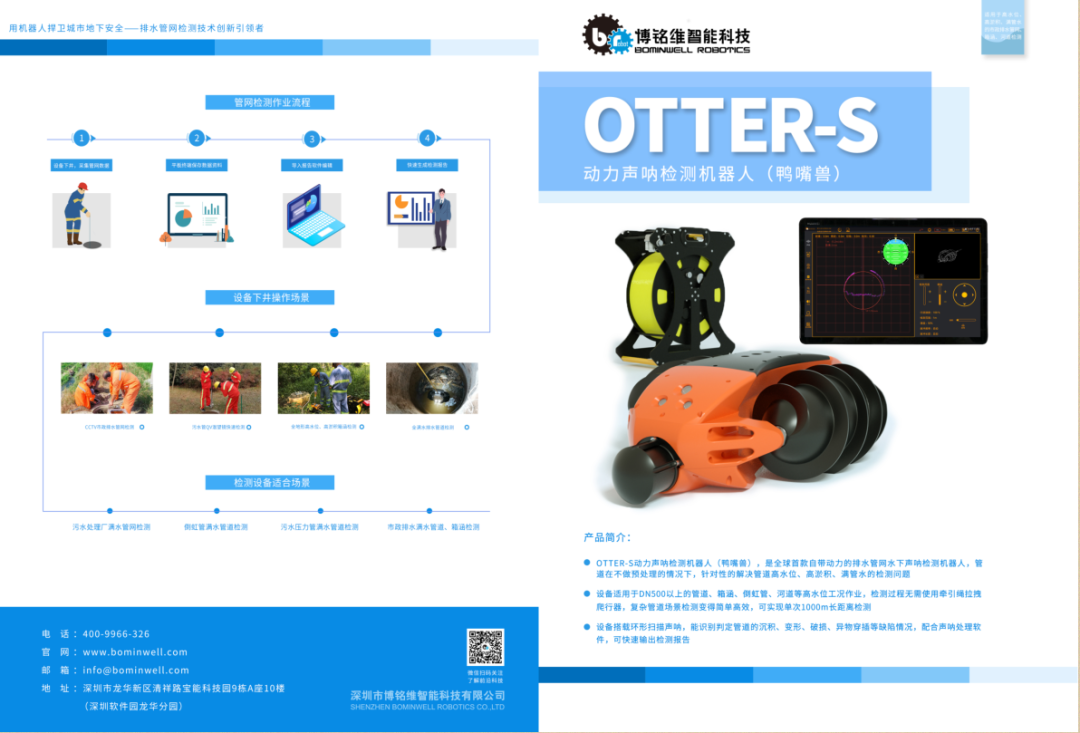

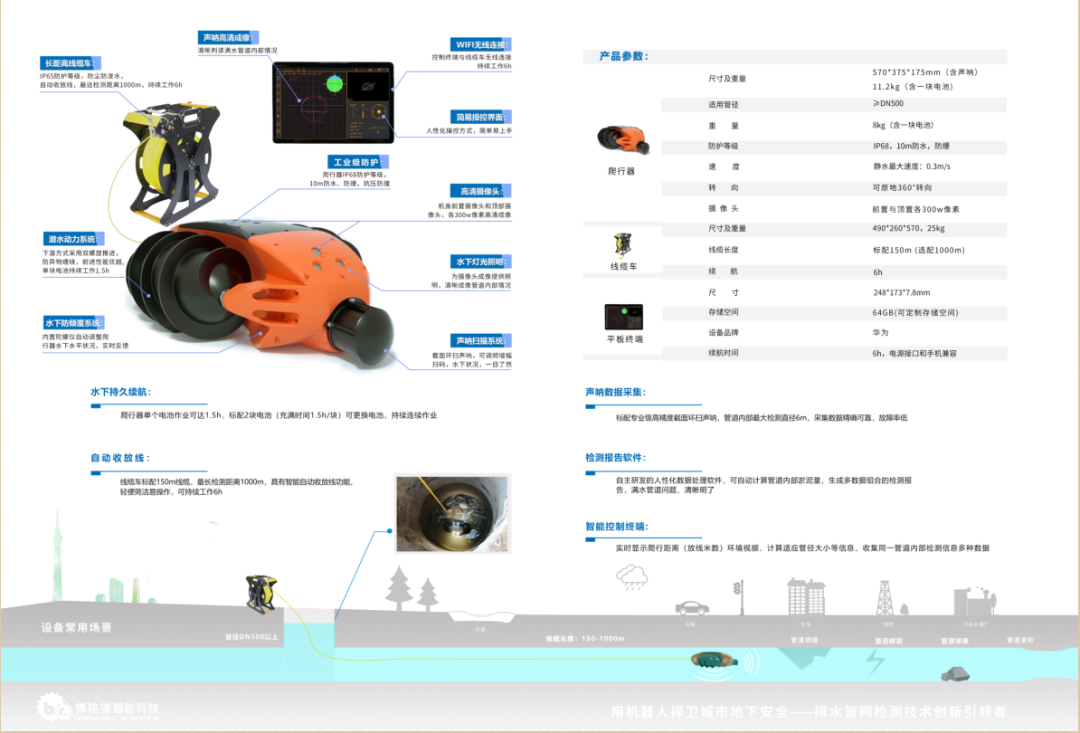

0tter-S产品资料：
