汛期将至，如何拒绝在城市“看海”？人行道能“喝水” 大雨也不脏不涝
在海绵城市改造中，通州区运用的“海绵元素”颇为多样。两年多来，全区已有37个项目完成了海绵化改造，还有42个项目正在建设，55个项目预计今年启动建设。
自来水厂的“蜂巢约束性护坡”
记者探访施工接近尾声的通州自来水厂改造项目，以及已改造完成的BOBO自由城项目，一窥这处处贯穿生态环保理念的工程之妙。
人行道能“喝水” 大雨倾盆不脏不涝
从2018年9月份正式动工，到2019年6月底预计完工，通州区自来水厂的海绵化改造项目已进入收尾阶段。
作为内部相对开阔的封闭区域，通州区自来水厂可谓有着得天独厚的改造条件。在这一项目中，诸多“海绵元素”纷纷登场，犹如对海绵化改造的全方位展示。
浅灰色砖面整齐划一，倒上水决不会无序“流窜”，几秒内便迅速下渗……一进厂房大门，路侧的人行道就暗藏玄机。
通州区海绵办技术中心工作人员、北京新城绿源科技发展有限公司技术员李静介绍，完成透水铺装的人行道，从上到下分别是陶瓷透水砖、30mm厚细颗粒无砂透水混凝土、100mm厚粗颗粒透水混凝土、150mm厚级配碎石：“根据具体用途，不同性质的透水铺装有不同的结构层，一般共有3至4层可渗水基质。比起普通路面它渗水速度快，一定程度的降雨量内不会形成径流。”
若雨势过大，透水铺装“消化”不了怎么办？李静指指人行道内侧一片用布苫盖的绿地，表示那里的“雨水花园”能进行一定程度的雨水调蓄。
据了解，雨水花园是在自来水厂原有绿地基础上改造而成，从整体来看，比人行道要矮上一截。“若雨水在路面形成径流，就可以向低流入雨水花园。它的土层也是多结构的，最上是种植土、然后是细沙、砾石，砾石层内会放渗管。雨水花园设置溢流口，超过承载能力后，水可以从溢流口排走。”李静介绍，因为雨水花园可能会经常处于“干湿切换”状态，种的植物要“既耐涝又抗旱”，比如千屈菜、萱草、鸢尾、芦竹等。

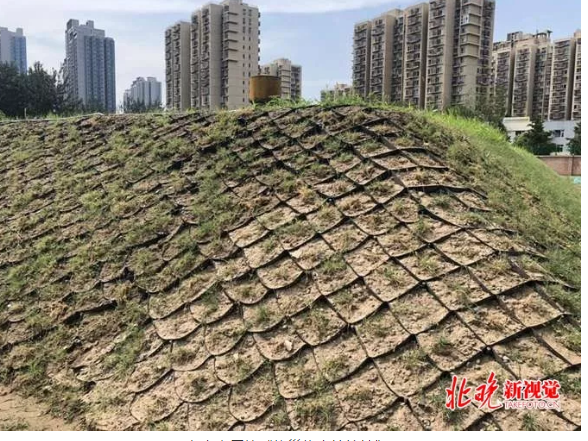

水厂中心，一个巨大的梯形土坡令人瞩目。在它1060平方米的表面遍布着20*20公分的网状小格子，犹如一片蜂窝。李静解释，这是为了防止水土流失安装的“蜂巢约束性护坡”，每一个“蜂窝”里还要填上小石头占比十分之一的“砾石土”，以及掺入固化微生物来帮助固化土体。
此外，在自来水厂角落，设有通州区首个“延时调节池”，它可是暴雨倾盆时的“终极法宝”。记者看到，池子呈倒梯形，内里设有三种高度，分别铺满不同大小的圆石。
现场施工经理介绍，调节池蓄水量为1000立方米，整个厂区其他位置溢流出的雨水都会汇集于此。“石头下面是土砂，流进来的水先下渗，实在渗不下去的再通过辐射井排到市政管网。这样能够尽量延后排放时间，减轻市政雨水管网压力，而且通过层层石头的过滤，排出去的水也比较干净。”
施工经理回忆，刚进厂时，原本道路坑洼不平，下点雨路面就会积水，绿地更是泥泞不堪，梯形土坡上的泥土甚至会被冲刷到很远的路面上。而随着“海绵元素”一项项完工，这些状况永远成为了过去式。即便面对今年五月中旬那场大雨，整个厂区依然不脏不涝，消纳效果十分出色。
井沿反比地面高 反复勘探量身打造
BOBO自由城“下沉式绿地”里的“溢流井“
透水铺装人行道、雨水花园、延时调节池……诸多工程方式，归根结底都是为了“渗、滞、蓄、净、用、排”而服务，这也是海绵城市改造中的“六字方针”。
“对于中小雨，我们希望尽量以渗为主，涵养地下水源；运用滞的理念，延缓雨水排放，促进下渗的同时减少管道压力；而不管是蓄、用，还是最终排出，都特别注重做好净化工作……”北京建筑大学环境工程专业的研究生刘伟勋，在通州海绵城市改造中，参与了多个项目的方案咨询。近两年项目跟下来，这位高大的小伙子谈起技术理念已头头是道。
据了解，海绵城市改造的工程设施多达十几种，每一个项目具体选择哪些，则要靠设计人员反复踏勘，因地制宜来量身打造。“像居民小区，和自来水厂的改造方式就完全不同。”在刘伟勋的带领下，记者来到已于年初完成改造的BOBO自由城。

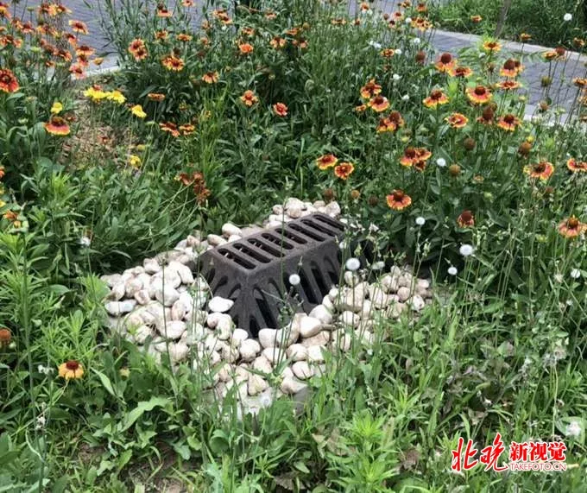

“BOBO自由城属于海绵小区改建项目，人口密集，不宜对管线做大规模改造，占地面积比较大的延时调节池也是没有办法用的。基于小区自身绿地丰富，我们就将绿地改建成了‘下沉式绿地’。”静谧的午后，阳光透过树荫洒落，大片苗圃将院落装点得极具生机。刘伟勋拨开一处花圃，在绿地中央，记者见到一座井沿从地面上凸起，被白色圆石所“簇拥”的溢流井。
“井沿比绿地高出15至20厘米，由于绿地整体下凹，雨水进来的时候，绿地自身会有一定蓄水能力。等水漫到井沿高度的时候，才会通过溢流井流入管网系统，周围的石头既能起到过滤作用也可以提升景观效果。”刘伟勋解释，井沿设定的高度，也是希望能多留一些水在绿地里，进管网的雨水尽量少一些。
从绿地出来，刘伟勋又蹲在路边掀开一个雨水口。里面有两个如同垃圾桶般的铁网结构，已经“挂”了一些树枝树叶包装袋等杂物。他介绍，这是专为小区设计的“截污挂篮”，能将枯树叶等存在其中，只让雨水排入。别小看多加的这道装置，“很多老城区的管道淤积，枯树叶都脱不了干系。秋天落叶进去了，冬天管道没有水就在里面淤积，春天水一来，还可能一下灌到河流中造成污染。”

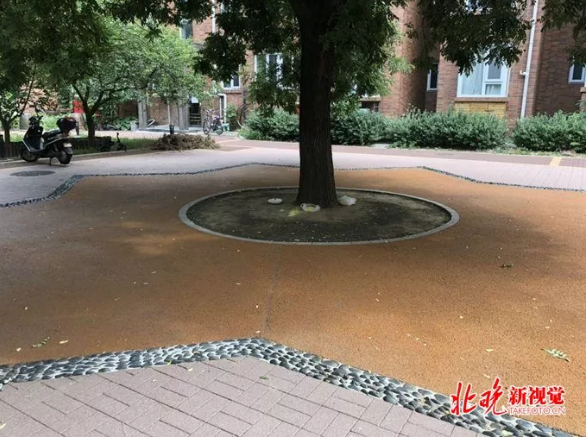

漫步小区，最亮眼的要算是每个围合小院中心地面上的不同图案。这个院里，大树下的地面铺成橘黄色的八角星，那个院里，则是不规则的几何图形……刘伟勋介绍，这些铺装材料都是彩色透水混凝土，和透水人行道一样属于透水铺装的一种。“海绵“功能强大的同时，可按需求做出各种造型，美观醒目且独具特色。
边探索边建设 透水砖也能迭代升级
BOBO自由城里用彩色透水混凝土铺装的图案
刘伟勋的导师，北京建筑大学副教授宫永伟，目前担任着通州区海绵办技术中心负责人。他告诉记者，整个通州区无论已建成、在建还是将建的总计134个项目，都由技术中心提供咨询，并对设计方案和施工图纸进行审查。每周还需要去项目工地巡查，发现问题及时调整。
这是一份沉甸甸的责任——要知道，海绵城市建设在国内尚处于起步阶段，没有可借鉴的成熟经验与可复制的成功样本。宫永伟和同事们只能边探索边建设边整修，还针对海绵城市技术标准、管护办法，包括植物选择等等，编制了十多项适用于北京城市副中心的设计导则。
这一过程中，技术人员的思考始终贯穿。“就说一块透水砖吧，最早的时候砖面有密集孔隙，水可以下渗。但我们渐渐发现，北方地区由于灰尘较多，孔隙容易被堵塞。”宫永伟表示，国外做法是用专门的透水铺装真空抽吸设备或清洗车来清洗。“我们工程量比国外大多了，一台车几十万元，不可能买一批车子洗。”
怎么办呢？技术人员开始考虑使用一些面上不透水的砖来实现透水功能。“一种是砖和砖之间用‘卡扣’相连，卡扣上有缝隙，通过缝来渗水。还有一种是在砖上打几个小眼，灰尘堵不住，又不会卡鞋跟。‘眼’的下方留有空间，类似一个倒扣的碗，水下去后能存住然后慢慢再渗。”宫永伟介绍，第二种“打眼砖”如今已申请了专利，“升级版”透水砖量产后将有可能得到推广应用。
为及时掌握改造效果，自2018年起，每当下大雨时技术人员都会去改造后的现场走访查看。“路面肯定是没有积水的，彻底改变以往‘一下雨就没法出门’的状况，老百姓评价非常高。”
数据监测也很能说明问题，以今年5月17日那场大雨为例，试点区降雨量为38毫米，设在改造完毕的北京小学通州分校的流量计显示，外排流量只有5%左右，约95%的雨水都没有排出去。宫永伟介绍，目前设定的目标是，34毫米以下降雨量雨水都留在项目内部不外排。“一方面减轻市政管网压力，还能涵养补充地下水，缓解热岛效应，让周边微气候有好的变化。”
【文章来源：北京晚报】
