【展商风采】和博管道之“连续纤维增强热固性入廊排水管材及解决方案
为贯彻落实中央城市工作会议精神，完成今年《政府工作报告》确定的“开工建设地下综合管廊2000公里以上”的工作任务，各地要认真贯彻落实党中央、国务院关于推进地下综合管廊建设工作的决策部署，进一步统一思想，加大工作力度，把好事办好。
管线入廊是目前急需实现的目标。但是，在管线入廊的过程中总会出现一系列的问题，比如排水管入廊难题等。
杭州和博管道研究所是致力于研发新型管材连续缠绕成型机械装备、新型连续纤维增强热固、热塑复合管道的高科技研发机构。机构长期从事埋地抗震管网系统和非开挖牵引管道及系统研发，并重点针对重力流排水管入廊难题，开发了新型入廊排水管及配套的入廊方案，很好地满足了入廊管线明显区别于埋地管线的性能要求，并与杭州易世达实业有限公司、杭州金垟管业有限公司等单位合作，能为客户提供研发、生产、安装、保障的一体化服务，具备为城市综合管廊和市政工程提供排水管网完整解决方案的能力。
新型连续纤维增强热固性入廊排水管性能特点
1. 品质均一：以环保型热固性树脂为基体，多向连续纤维增强，连续缠绕工艺生产。
2. 轻质高强：相对密度在1.6~2.0之间，只有碳钢的1/4~1/5，但拉伸强度接近。
3. 耐腐蚀：对大气、水和一般浓度的酸、碱、盐以及多种油类和溶剂都有良好的耐受能力。
4. 光滑耐磨：曼宁系数0.009，远小于金属、混凝土，与PE、PVC等管材类似，且不易沉积。
5. 长寿命：在设计工况下，不小于50年，参照国内外同种类管材，可达100年以上。
6. 可设计：有各向异性特点，可对各向力学性能进行调整分配，且便于二次加工、修整。
7. 抗蠕变：采用的基体树脂和受力方向的连续纤维能更好控制管材蠕变，延长使用寿命。
8. 技术成熟：制作工艺与现有玻璃钢制作工艺类似，只是在树脂基体和纤维铺放方式上进行了突破，因此参照国内外使用经验，对实现功用和满足使用寿命有可靠的经验支撑。
重力流入廊排水管主要技术参数
1.铺层设计
管壁构成（从内到外）：内衬层——结构层——表面层。
内衬层：为富树脂层，密封效果优异，保证内壁光滑防渗。
结构层：多向连续纤维增强，纤维面密度可根据需要调整，不夹砂。
表面层：根据耐火、耐紫外线等需要采用指定树脂或进行涂装。
2.生产工艺

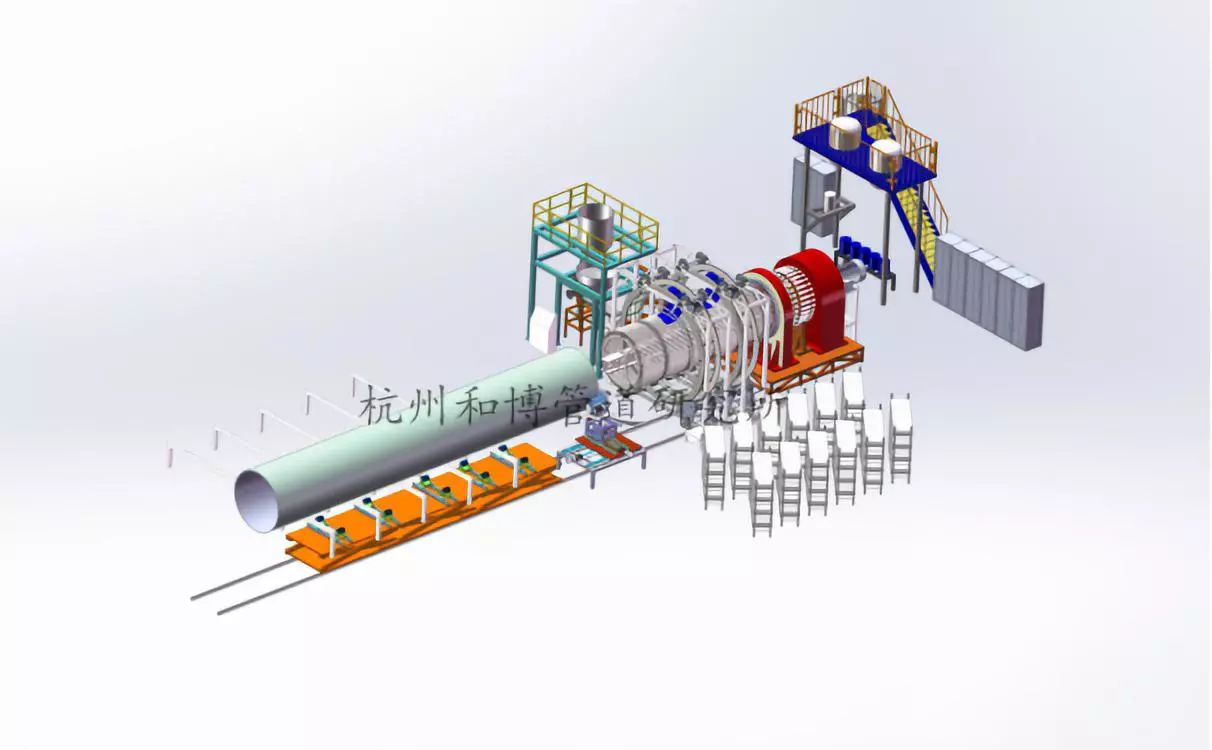

湿式连续缠绕，采用自主研发的新型连续缠绕设备，实现多向连续纤维缠绕铺放，固化后根据所需管材长度切割。
3.密度
约1.8×103kg/m3
4. 管壁厚度注：耐压0.2MPa，跨距4米。
接头
针对管廊内使用特点，满足密封可靠、长寿命、易调整、以及管道热应力释放等要求。
几种常用排水管材对比
对比项目 | 球墨铸铁管 | 无连续纤维增强的纯热塑性管道 （如聚乙烯双壁波纹管、克拉管） | 入廊排水管 |
材质、结构 | 球墨铸铁 | 聚乙烯新料或回收料，排水管中往往大量采用回收料 | 以环保型树脂为基体，采用多向连续纤维增强 |
力学性能设计灵活性 | 一般，材质基本性能及加工工艺确定后，只能调整厚度 | 双壁波纹管、克拉管主要通过双层结构对环向进行增强，轴向较薄弱，大口径不适合架空铺设 | 好，能根据需要设计管壁厚度、纤维铺层，使受力方向力学性能更加强劲稳定 |
曼宁系数 | 0.013，如采用内衬层则由相应材料决定 | 0.009 | 0.009 |
密度 | 7.15 | 0.96 | 1.6~2.0 |
生产效率 | 较低 | 高 | 高 |
品质稳定性 | 好 | 好，但回收料使用难以控制 | 好 |
安装难度 | 高 | 低 | 低 |
维修难度 | 差，一般为承插口连接，打开某段管道难度极大，现场修复难度大 | 较差，特别是外壁为不平整的B型结构壁，材质无极性，难以采用粘接方式 | 好，采用的连接方式方便维修拆卸，现场维修便利 |
环保 | 差，生产过程能耗巨大，废气废渣多 | 好，生产废料能够一定程度回收利用 | 好，能耗低、生产过程环保，无“三废”排放 |
排水管入廊方案
基本组成
（1）管材及接头

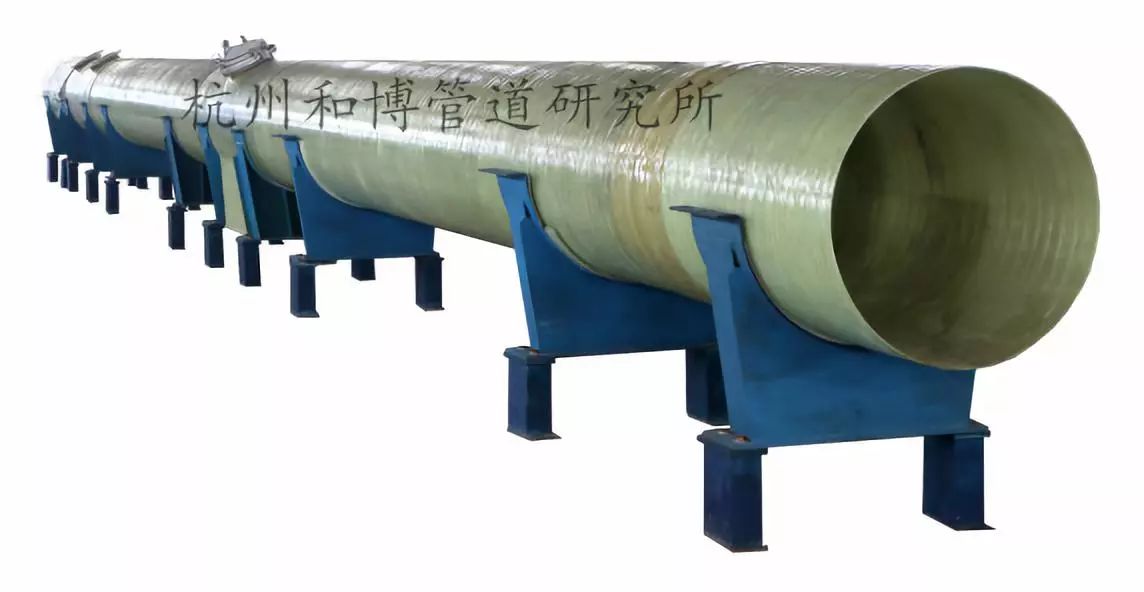

管材采用新型入廊排水管，通过合理分配受力方向增强纤维，满足架空情况下应力应变要求，并通过纤维铺层和基体树脂的合理设计进一步改善管材抗蠕变性能。
接头满足管廊内使用密封可靠、长寿命、易调整、以及管道热应力释放等要求。
（2）其他管件

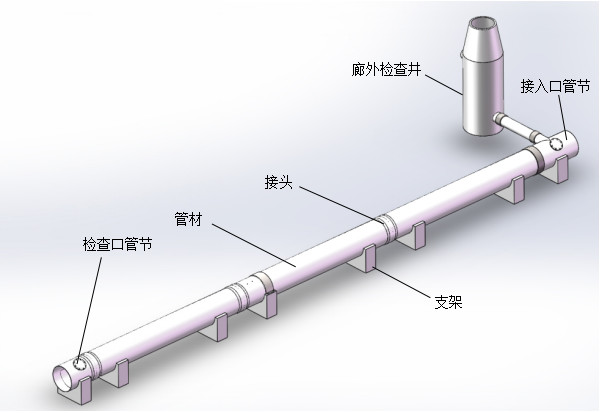

可供以下管件，材质与主管材一致：弯管、三通、变径管，检查口管节、接入口管节，其中检查口管节和接入口管节为专为廊内排水管道设计。

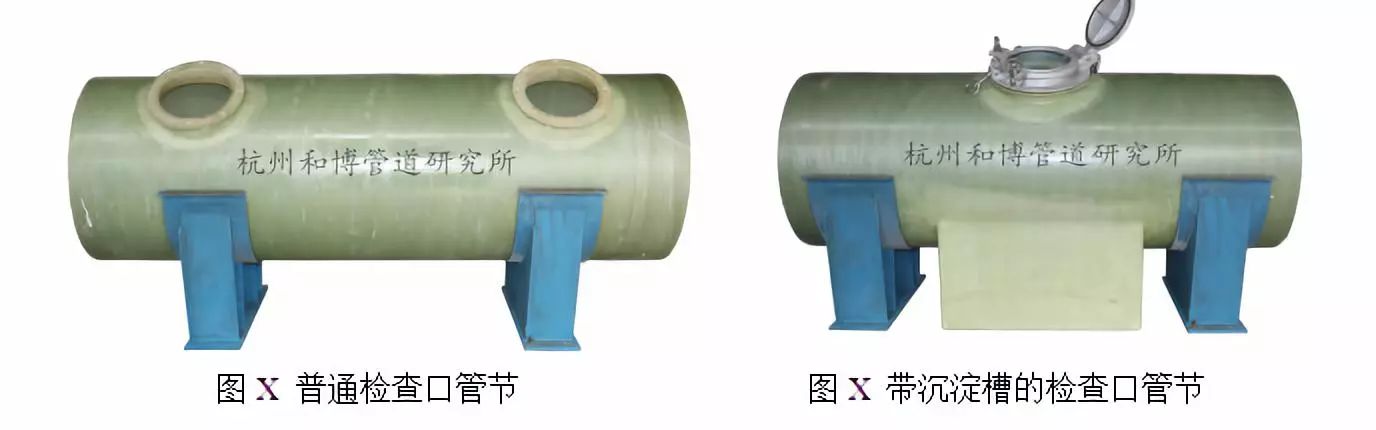

检查口管节：基本型式为带有检查口的管段，也可安装沉淀槽，便于在廊内对管道进行检查维护，冲洗管道时，作为冲洗水的接入口，安装密度根据需要调整。
接入口管节：实现支流污水横向接入，节约廊内空间，并安装有检查口，便于检查清理。

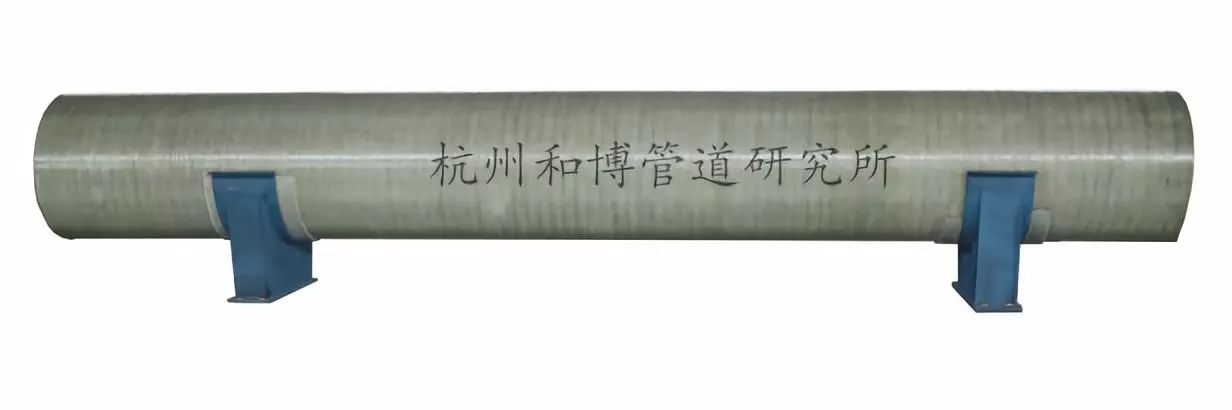

（3）支架
固定管道位置，将管段的主要轴向力传向地面；分摊管道及液体重量，吸收热位移。
维护方案
（1）检查
专门设计的检查口密封盖允许不打开情况下也可观察管道内部。
（2）清理
清理工具或管道机器人通过检查口进入管道来进行清理。
（3）冲洗
短时间增加排水管流量或局部高压喷射来带走沉积物，这时需要在检查口接入其他冲洗水源。
维修方案
（1）堵漏
多种器材和方法，快速应对裂纹、破损等各种漏水问题。
（2）更换
简单的管道旁通方式，快速形成无水工作段，采用的连接方式更加便于管段更换。
专利证书或受理通知书
杭州和博管道研究所
地址：浙江省杭州市富阳区银湖街道高尔夫路168号
电话：0571- 23222333
传真：0571- 23215288
邮箱：hebopipe@163.com
和博管道即将携最新产品亮相2018广州国际城市管线展览会，期待您的参与！
