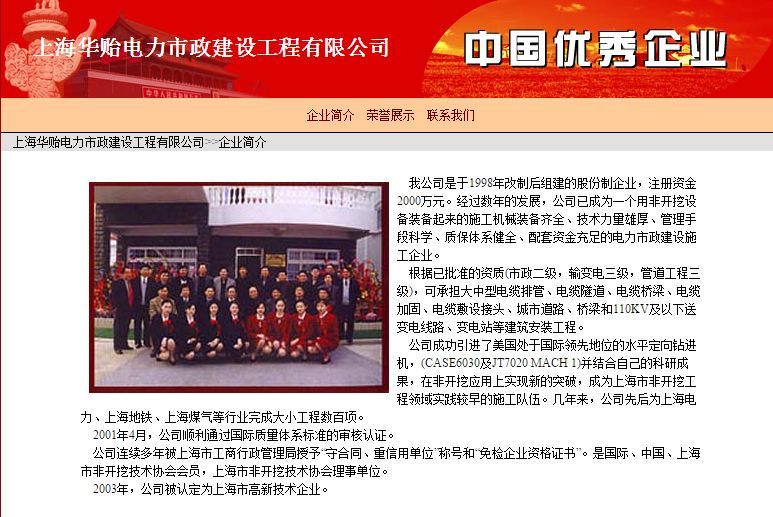

上海华贻电力市政建设工程有限公司，位于风景秀丽的上海市松江区佘山脚下，一九九八年四月八日经过改制后组建的股份制电力市政施工企业。
2001年公司董事长、总经理陈忠卫先生被国际名人交流中心授予“世界杰出人士”和“中国优秀科学管理者”称号，其事绩编入《创造世界的中国人》一书。2009年被中国民营企业联合管理会授予“优秀民营企业创业家”称号和被中国中小企业家年会组委会、中国中小商业企业协会授予“金钻奖章”称号。目前，陈忠卫先生还是农工民主党上海市委科技委副主任、中国地质学会非开挖技术专业委员会常务理事、上海市设备管理协会副会长、上海市非开挖协会理事。
经过10余年的发展，华贻公司已成为一个施工机械齐全、技术力量雄厚、管理手段科学、质保体系健全、配套资金充足的电力市政建设施工企业。拥有各类施工机械396套，其中水平定向钻井机五台，包括美国进口的CASE6030一台、JT MACH1 7020两台和国产的DDW-320、DDW-1600各一台。公司设一室（办公室）四部（生产经营部、质安部、财务部、材设部）下辖排管工程、非开挖工程、送变电工程分公司。华贻电力【展位号：A001、A002】本次入驻2018中国国际城市管线展览会，也会携相关产品及案例进行展示，也希望广大行业人士前来交流！
《PTMS地下管线惯导测绘系统》

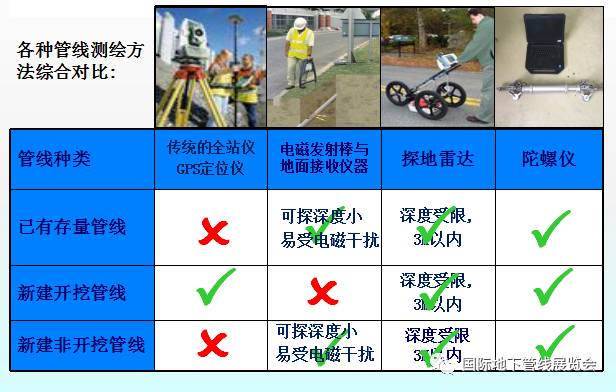

管线普查资料及管线信息不全面、不准确、更新不及时；
依赖传统管线探测手段不能应对复杂管网和HDD施工管线的测绘；
地下空间规划管理和信息管理制度；
铁路、轨道交通等基建项目带来的施工风险增大和施工难度增大；

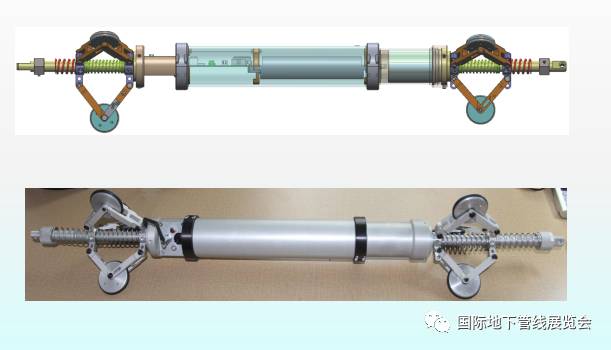

PTMS地下管线惯导测绘系统
系统基本功能

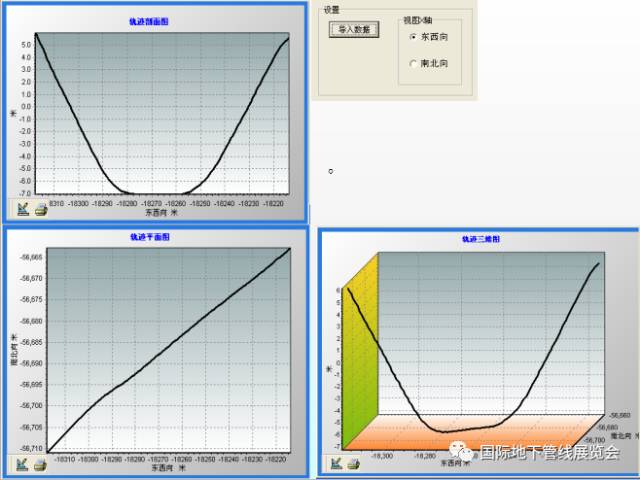

（1）轨迹实时测量
系统可实时测量非开挖施工后的管线轨迹信息，可采用三维直角坐标或当地地理坐标系显示轨迹图。
（2）数据保存功能
可以实现非开挖施工后的管线轨迹显示、标绘并保存，为以后的管线管理或施工提供准确的管线轨迹图。
（3）数据回放功能
可以实现以往保存管线轨迹数据的重新标绘、显示，为事后的分析提供依据。
主要特点
（1）不需要探测人员在路上使用追踪器，即不受任何地形影响。
（2）不受电磁波、磁场的影响。
（3）独立运行，可测任何深度。
（4）可测任何材质的管道，包括钢管、PVC、HDPE、混凝土管等。

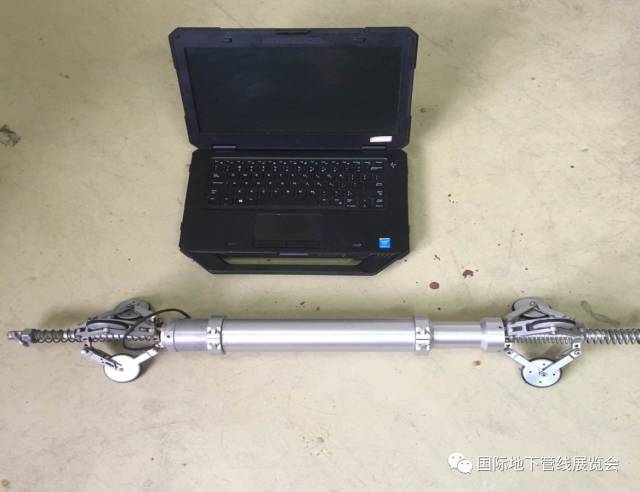

地面数据处理计算机

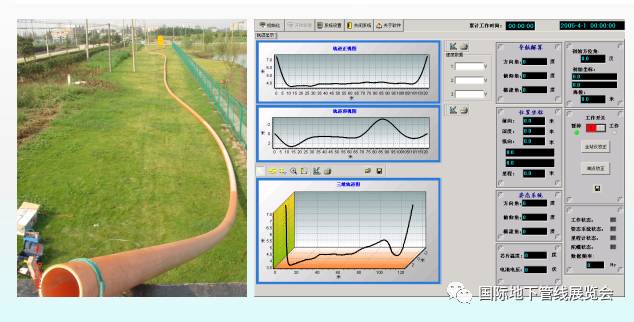

试验采用内径为180mm的管线，管线总长约为124米，由16根长度为9米的标准管线采用热焊工艺封接而成。为考察系统的测绘能力，管线人为扭曲成“S”形。两端分别架设在高台上。
测量对象：120m长，内径为150mm的电力管线

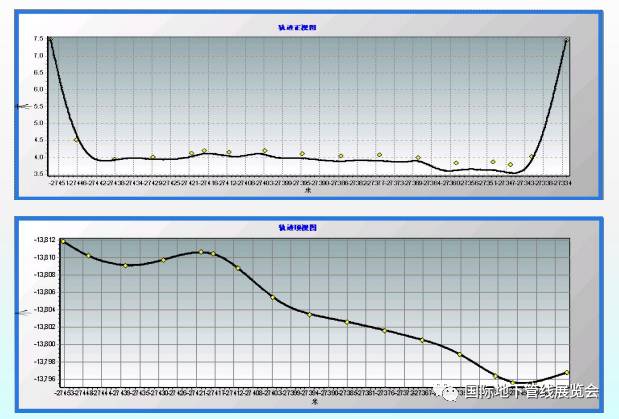

【全站仪数据与测绘系统数据一比对】
高程中误差为：9.676cm；平面中误差为：7.97cm；球面中误差为：12.53cm。
【全站仪数据与测绘系统数据二比对】
高程中误差为：7.83cm；平面中误差为：8.62cm；球面中误差为：11.64cm。
【测绘系统两次采集数据比对】
高程中误差为：2.39cm；平面中误差为：6.22cm；球面中误差为：6.67cm
前期准备

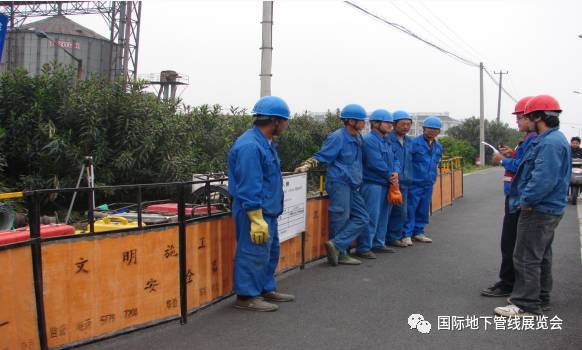

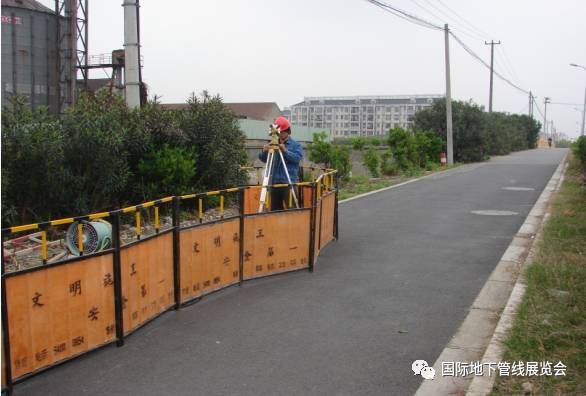

施工前安全护栏封闭施工面、填写施工
告示牌、全体施工人员安全站班会（签字）

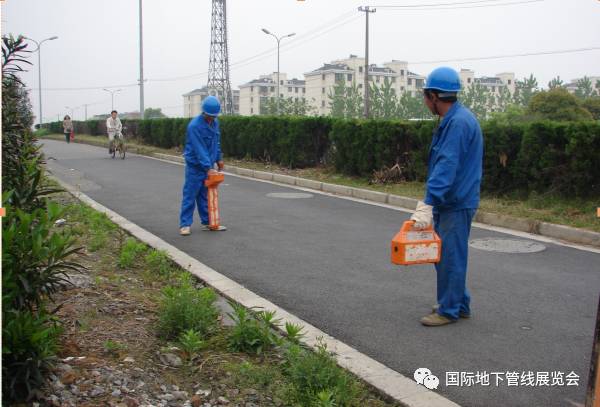

管线基本位置、深度探测

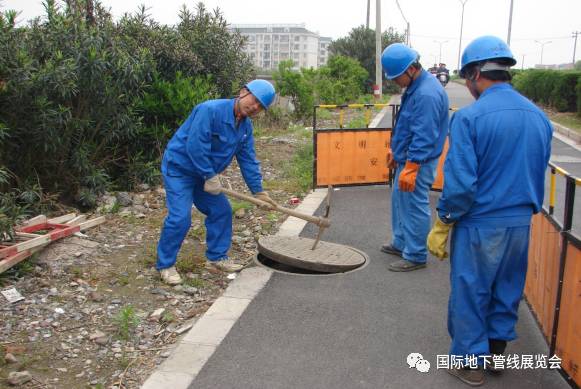

开启井盖

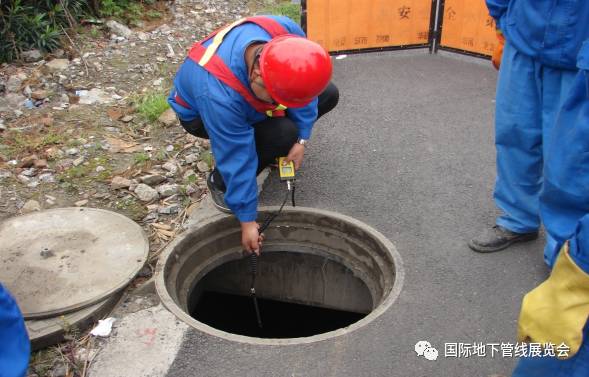

工井测报仪测试

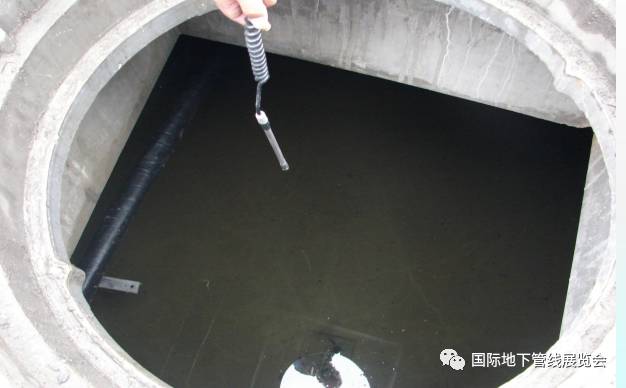

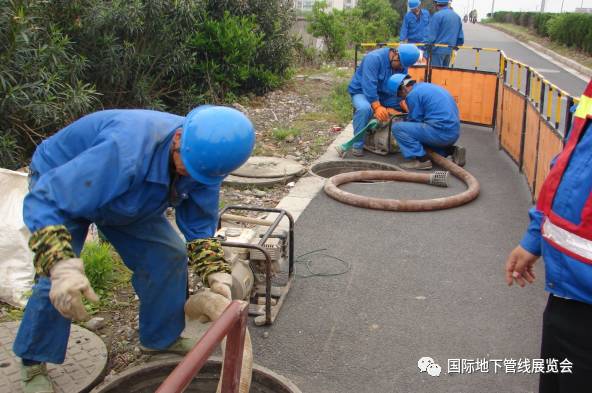

工井抽水

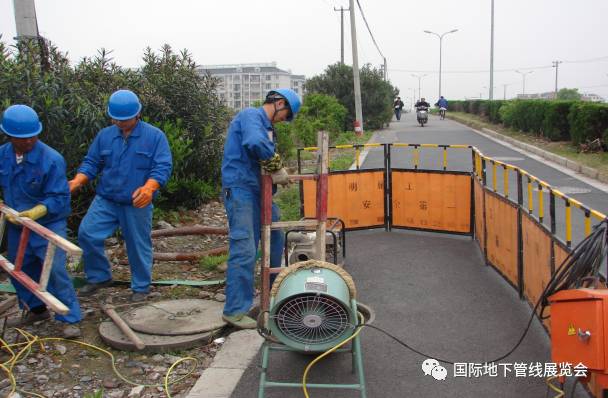

工井排风
测报仪继续测试，安全的情况下下工井

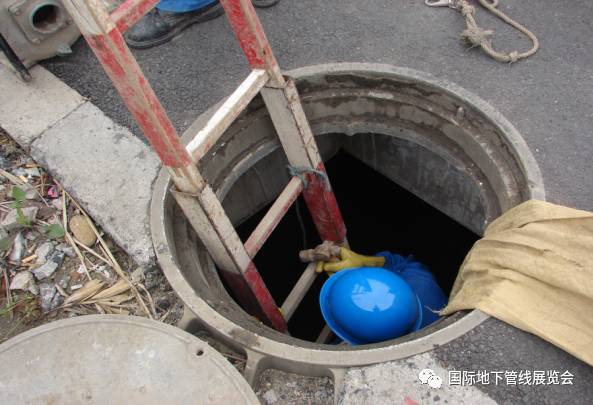

下井

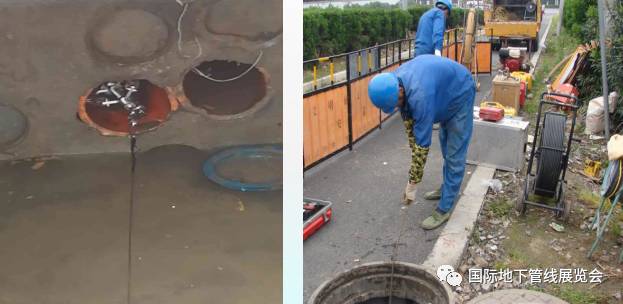

打通棒

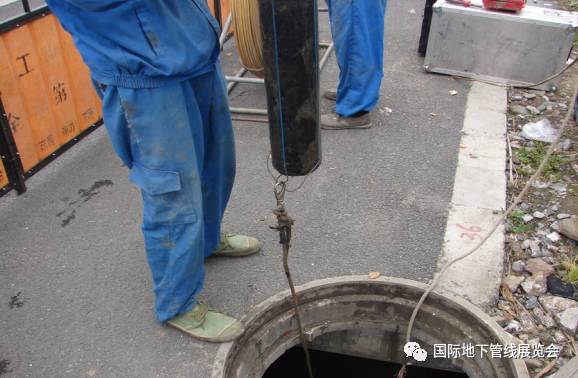

管道通牛

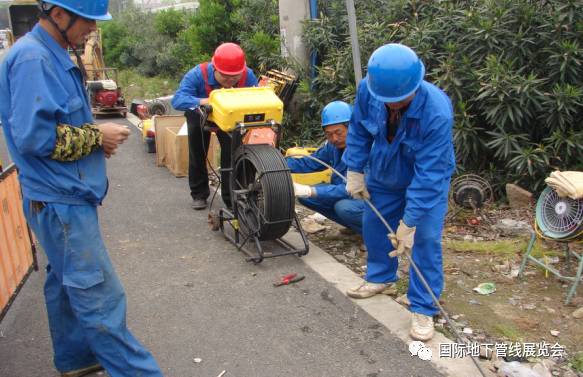

在牛通不过的情况下，我们使用内窥仪对管道进行录像，找出通不过的原因

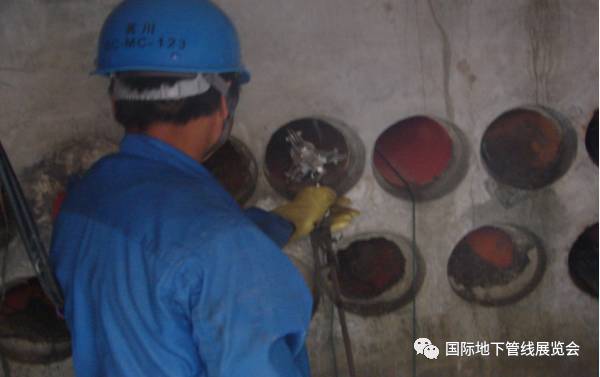

测绘仪器使用

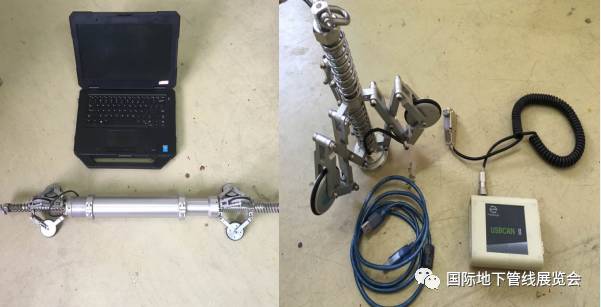

仪器准备
仪器测试中
人员拉拽中

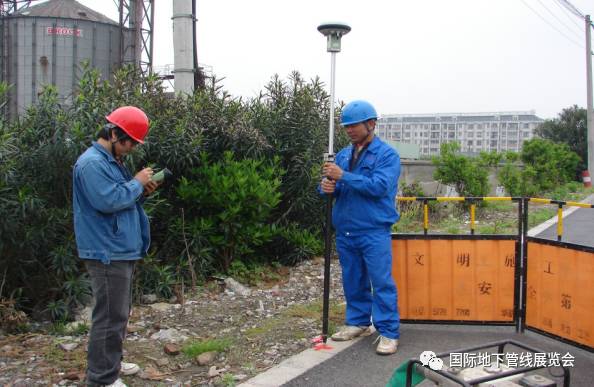

GPS定位

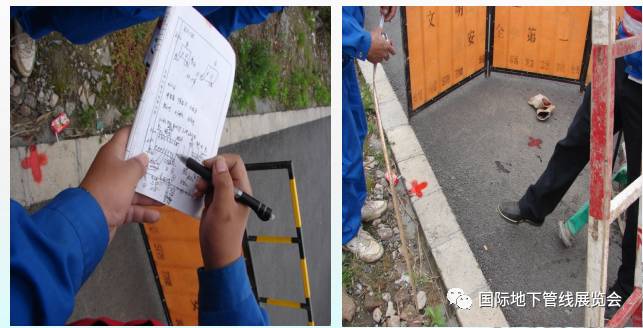

断面图及高差等量取
GPS定位
全站仪定向（2）

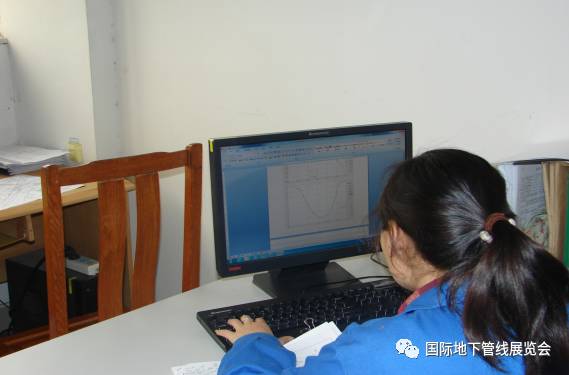

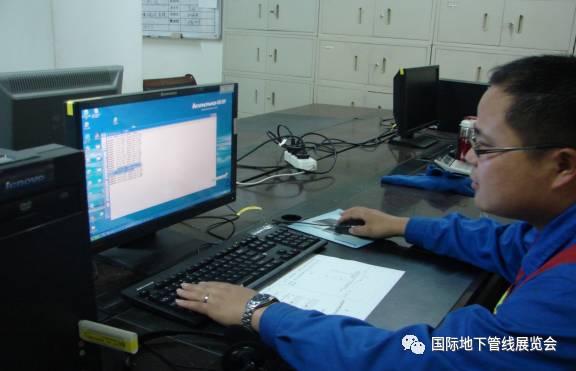

数据处理
GPS拟合高程并处理现场数据
成果报告
