燃气PE管道探测检测这一难题 到底怎样解决?

西安捷通智创仪器设备有限公司是位于古城西安的一家专业的地下管线探测检测方面的高科技公司,公司是中国城市燃气协会和中国城市规划协会地下管线专业委员会及中国工业防腐蚀技术协会的会员单位。


捷通智创公司致力于为广大客户提供先进的地下管网安全运营管理综合解决方案,多年来公司一直从事地下管线相关的探测、检测、测绘和无损探伤仪器的研发、生产、销售、维修和相关的技术咨询服务。


在多年地下管线探测定位行业背景下经过多年技术公关,捷通智创公司有效解决了埋地燃气PE管道无法探测的世界性难题,研发生产出了具有自主知识产权的燃气PE管道定位仪GL20,填补了这个行业的空白。


捷通智创公司与国内外多家知名仪器生产厂家合作,致力于将国内外先进的仪器设备和管理经验推荐给广大用户,捷通智创公司是英国雷迪德国赛巴美国艾默生法国魅得德国舒赐德国德尔格等多家国外知名产品厂家在中国授权代理商。


公司经营产品广泛应用于市政管道(供气、供水、排水、供热),市政线缆(通信、电力、路灯),长输油气管道,测绘,锅特检,非开挖等行业。

西安捷通智创仪器设备有限公司主要提供如下仪器设备:


1. 地下管线探测仪器:燃气PE管道定位仪,金属管线探测仪,探地雷达,井盖探测仪,其他非金属管道探测仪。

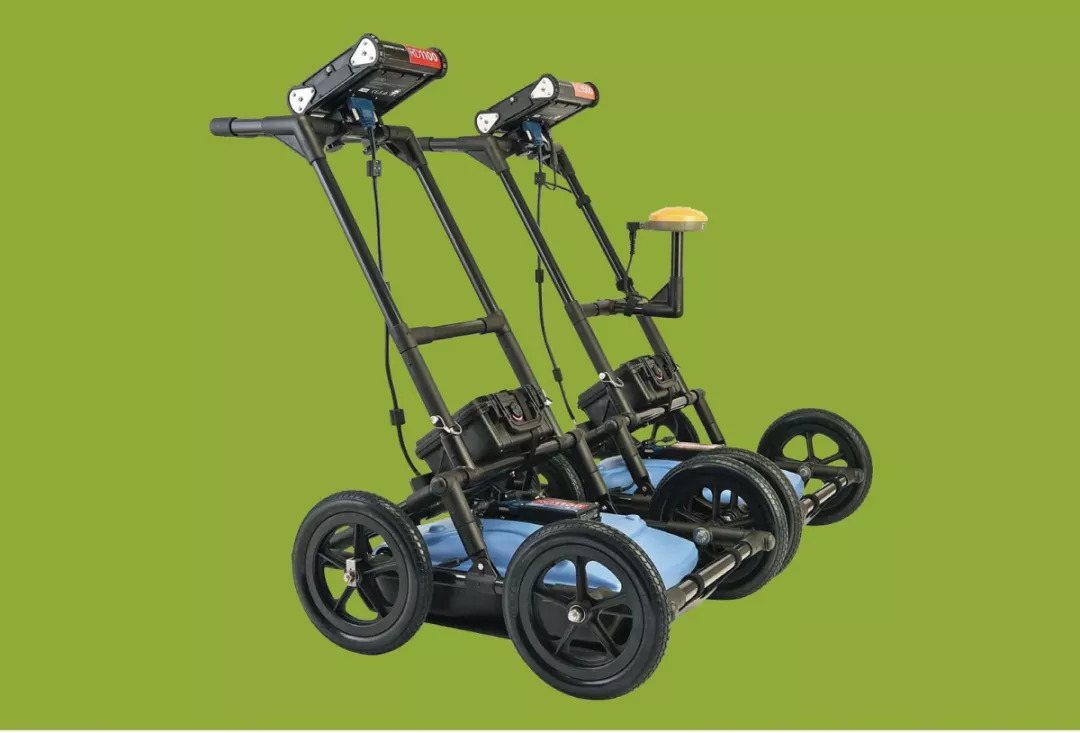

管线探地雷达RD1500/RD1100


2.   燃气泄漏检测分析仪器:燃气泄漏检测仪,乙烷色谱分析仪,激光甲烷探测仪,甲烷泄漏遥距检测仪,四氢噻吩检测仪,四合一复合气体检测仪,CO/H2S/H2/SO2/NH3/O3等单一气体检测仪。


3.   供水供热管道漏水检测仪器:机械式听音杆,电子听音杆,勘探棒,电子听漏仪,2探头相关仪,多探头相关仪,漏水噪声记录仪,供水管道漏水预警检测系统。


4.   钢制管道无损探伤检测仪器:管道防腐层检测仪,DCVG(直流电压梯度检测仪),CIPS(密间隔管地电位检测仪),超声波探伤仪,射线检测仪,超声波测厚仪,涂层测厚仪,电火花检测仪,光谱仪等。


5.   市政排水管道检测仪器:潜望镜,管道CCTV爬行车检测系统,推杆式CCTV检测系统,封堵气囊等。


6.   管道维护抢险维修工具:管钳、管道切割机、管道套丝机,管道疏通机,真空吸气泵。


7.   测量测绘仪器:GPS、全站仪、三维激光扫描仪、陀螺全站仪、电子水准仪、经纬仪、测距仪、水平仪、激光投线仪等。


西安捷通智创仪器设备有限公司的子公司西安捷安通地理信息科技工程有限公司是专业服务于地下管线探测、检测和测绘领域的工程服务型高科技企业,主要提供如下服务:

地下管线探测工程

油气管道防腐层检测工程

油气管道阴极保护检测工程

油气管道杂散电流检测工程

供水管道漏水检测工程

排水管道CCTV检测工程

管网GIS数字化

管线测绘工程

地形图测量工程


为客户提供专业、快捷的优质服务一直是西安捷通公司的一贯宗旨,我们愿与广大客户一同成长,共同创造美好的未来。

一、燃气PE管道声波定位技术

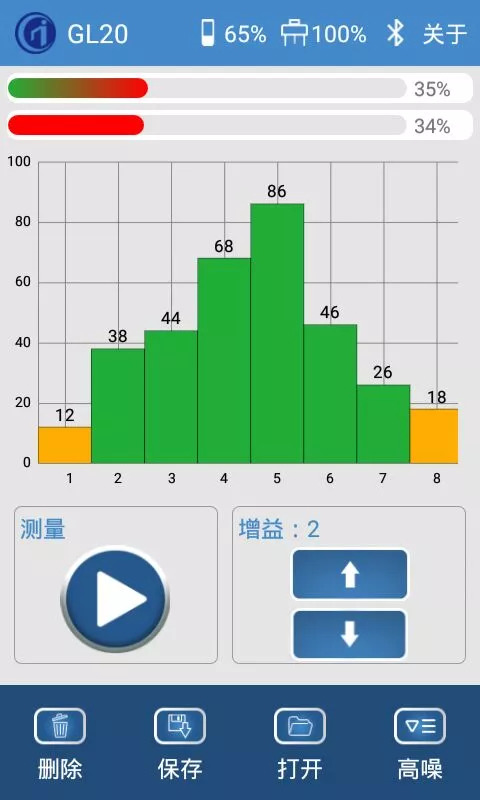

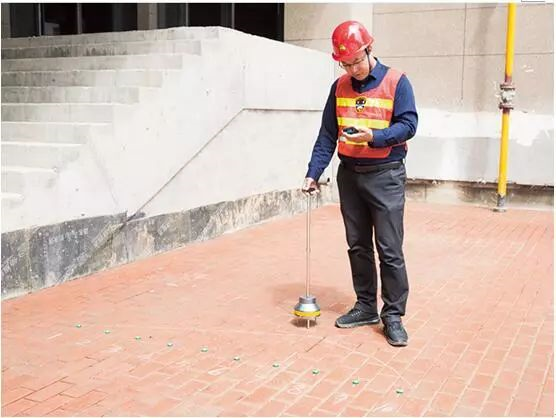

   使用燃气PE管道声波定位仪GL20,根据管线的敷设状况,选择接入放散阀或调压箱等接口,对燃气管道中的燃气施加特殊调制的声波震动信号,声波震动信号在燃气管道中顺着燃气向前传输,顺着燃气管道向前传输的过程中也会带动PE管的振动,PE管振动再带动埋设管道的土壤的振动,土壤振动再带动地面振动,在远端用接收器在地面上采集声波震动信号的强弱,根据声波震动信号的特性和强弱来定位管道的位置。该方案只能探测出平面位置,管道埋深无法探测。


该燃气PE管道声波定位仪探测方案特点:


1、因信号只能在燃气管道中传输,所以这种探测方案不怕干扰,不会测错测偏。

2、管道所埋设土壤越均匀越硬越有利于探测。

3、燃气管道管径越大燃气管道中气体压力越大越有利于探测。

4、燃气管道拐弯越少三通越少约有利于探测。


如下情况不容易探测出PE管道:

1、管径埋深超过4m的PE管道

2、管径小于50mm的或者调压箱接口小于20mm的PE管道

3、压力非常小的低压管道。

4、地下是软土绿化带等软质地面


二、探地雷达探测方案

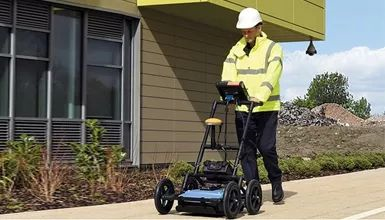

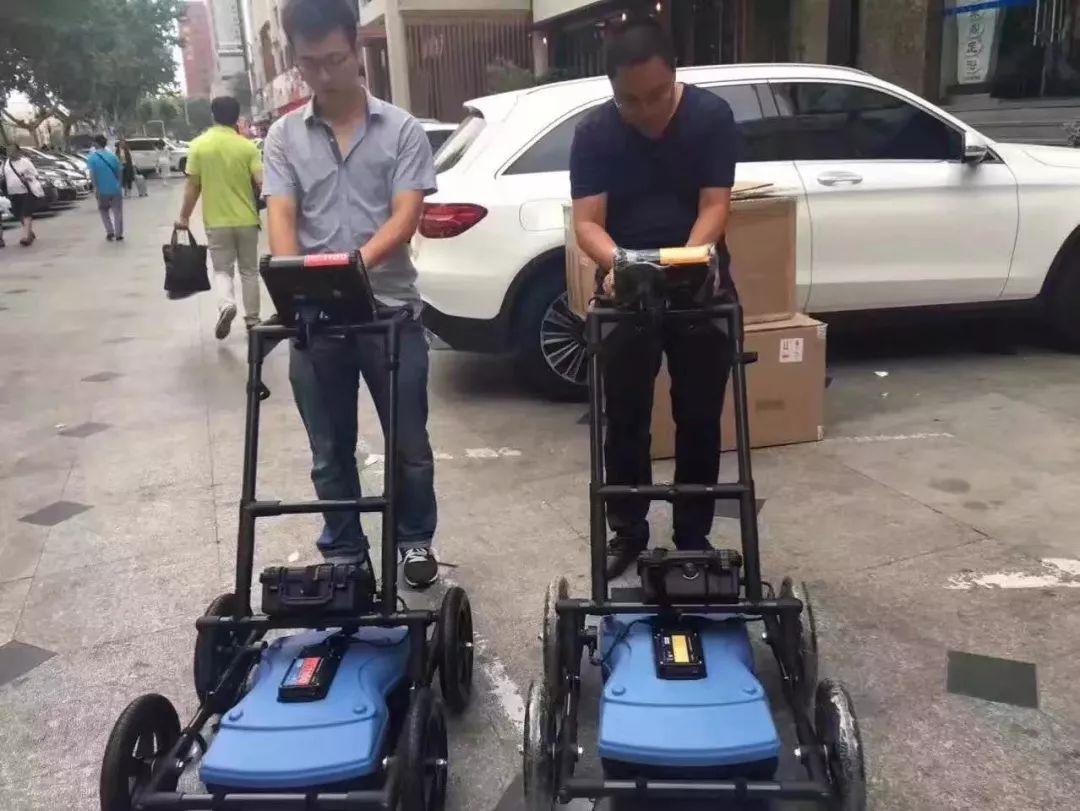

   使用探地雷达RD1500来探测,是通过安置在地表的发射天线向地下发射高频宽频短脉冲电磁波,电磁波在地下介质传播过程中遇到与周围介质电性不同的管线界面时产生反射并被接收天线记录下来,显示在屏幕上形成一道雷达记录。当天线沿测线方向逐点移动探查时,各道记录按测点顺序排列在一起,形成一张探查雷达图像,通过分析雷达剖面图像中各反射波强度、波形特征及到达时间,可推断地下管线的分布状况。该方法探查精度高,不受管线材质限制。该方法主要用于对非金属管线(砼管、UPVC管)的探测,另外还用于解决复杂地段的管线探测和对疑难点进行确认。雷达既可以探测管道位置又可以探测出埋深。


探地雷达探测方案特点:

1、雷达能探测出地下有管道或者其他圆柱体但是无法确定所探测出的管道或者圆柱体是不是需要探测的燃气管道。

2、城市里面最大探测深度2.5m,一般探测深度1.5米左右

3、管径越大越有利于探测,深度和管径之间息息相关。比方说埋深1米的PE管道300mm PE管道80%几率能探测出,200mm PE管道有50%几率探测出,100mm PE管道有20%的几率能探测出。

4、管道所埋设土壤越均匀土壤越硬越干燥越有利于探测。


如下情况无法探测或者不容易探:

1、管道管径埋深超过2.5m,管径小于100mm的一般都无法探测出。

2、土壤非常不均匀有异物回填的

3、地面是软土绿化带等软质地面不利于探测。


总结:

   方案一和方案二结合起来是目前燃气PE管道精确探测定位广泛使用的一种探测方法。燃气PE管道定位仪探测出燃气PE管道的准确位置,再用探地雷达在探测出的准确位置上探测管道的埋深,燃气PE管道定位仪能探测出管道位置的地方探地雷达不一定能探测出管道位置和深度,燃气PE管道定位仪可探出管道位置的比例远高于探地雷达可探出管道位置深度的比例。两种仪器在实地探测中需要密切配合。两种仪器结合可探测大部分的燃气PE管道,少部分埋深很深管径较小或者放散阀距离较远的管道可能两种仪器结合起来也探测不出。燃气PE管道声波定位仪是顺着管道追踪测量,探地雷达是横切管道探测,两个结合是目前非常理想的方案。


此次展会展出产品如下

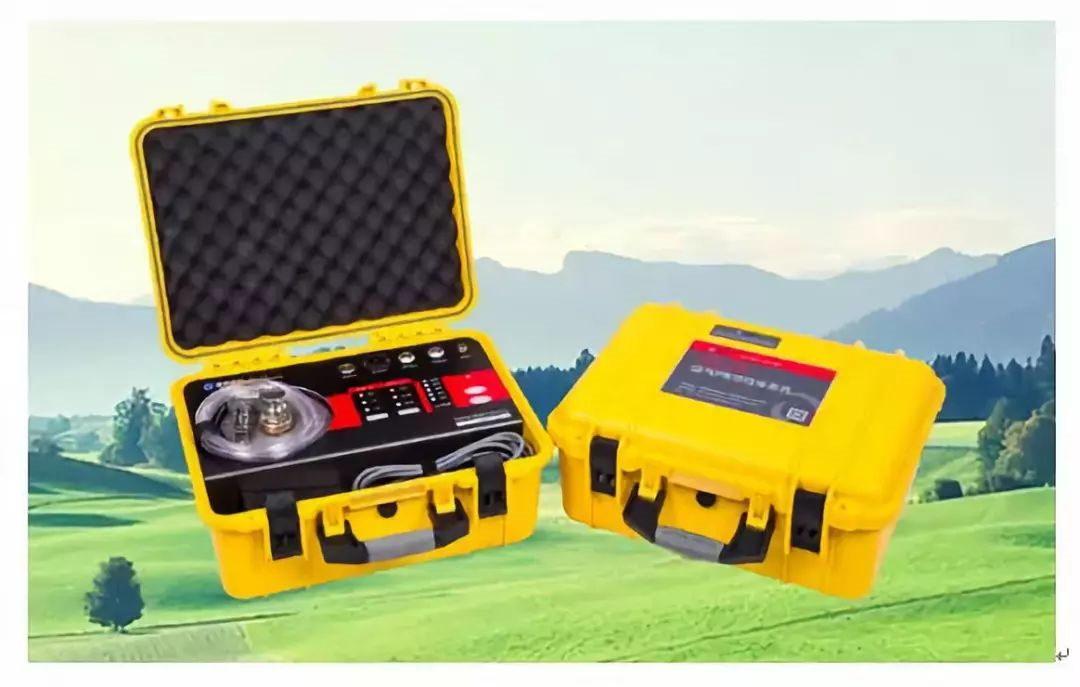

燃气PE管线定位仪GL20

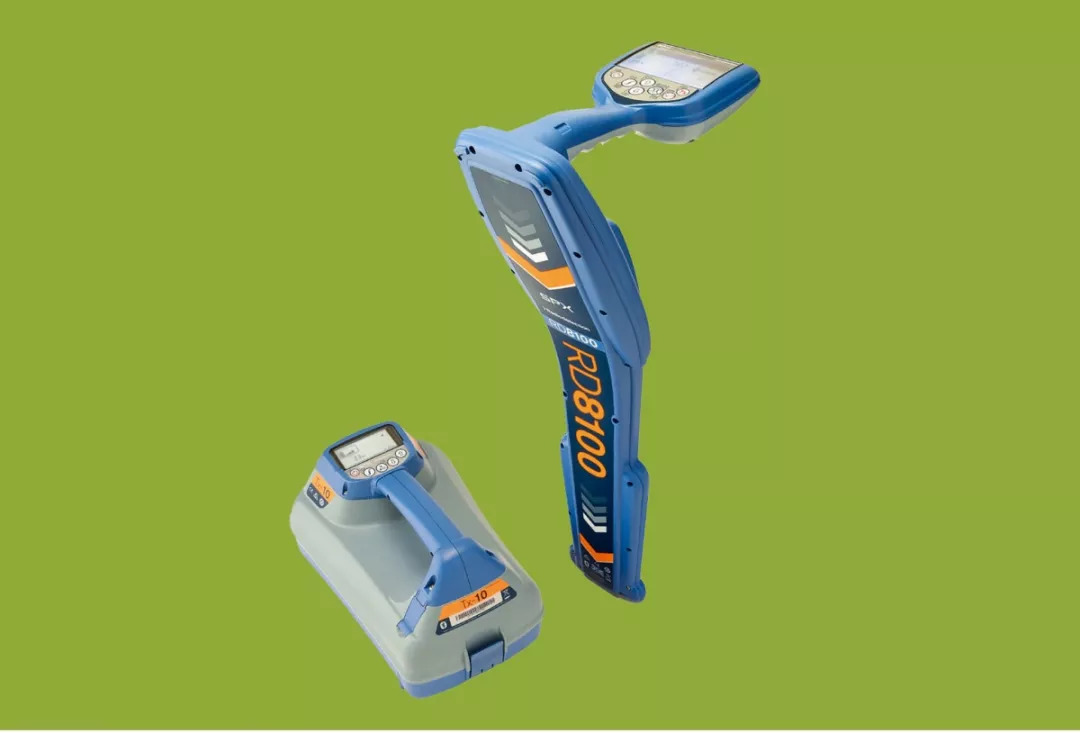

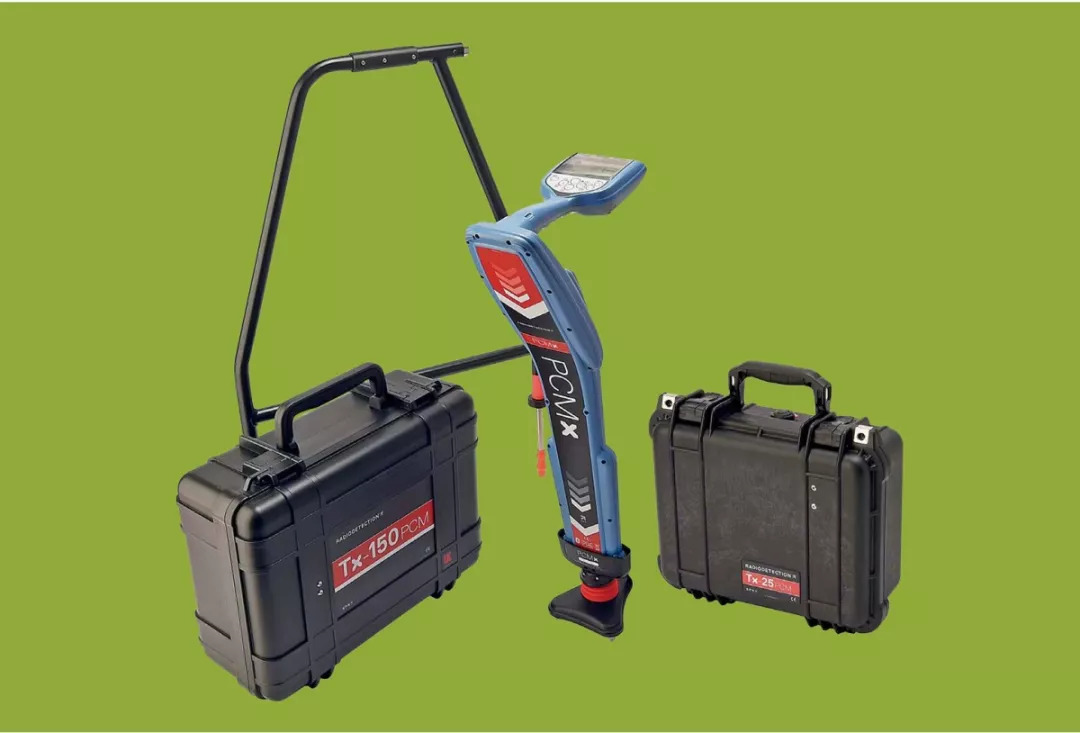

多功能精密管线定位仪RD8100
