《建筑给水排水及采暖工程施工质量验收规范》3.3.13条规定“管道穿过墙壁和楼板，应设置金属或塑料套管”。由于没有明确是否所有管道都必须强制性执行，使此条文在实际施工过程中争议较大，尤以PVC排水管最为突出。


排水管穿楼板设套管有什么作用？



通常情况下穿楼板套管主要有以下三种作用：


1、立管管道损坏时，方便维修换管。

2、当防水施工有缺陷时，有套管好补救。

3、解决管道的膨胀、伸缩拉伸变形移位问题。



排水管穿楼板一定要设套管吗？



《建筑排水硬聚氯乙烯管道工程技术规程》4.1.13规定管道穿越楼层处的施工应符合：


1、管道穿越楼板处为固定支承点时，管道安装结束应配合土建进行支模，并应采用C20细石混凝土分二次浇捣密实。浇筑结束后，结合找平层或面层施工，在管道周围应筑成厚度不小于20mm，宽度不小于30mm的阻水圈。

2、管道穿越楼板处为非固定支承时，应加装金属或塑料套管，套管内径可比穿越管外径大10~20mm，套管高出地面不得小于50mm。


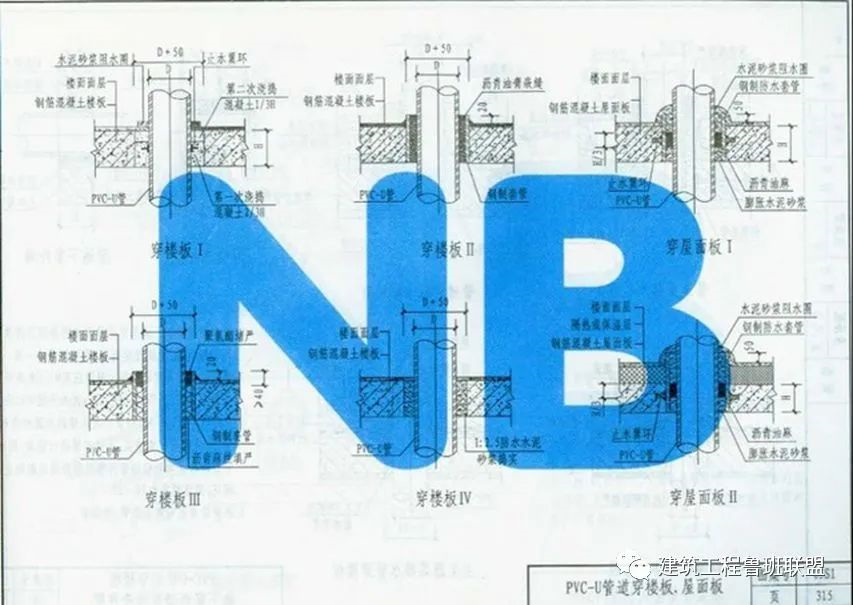

故此，PVC排水管穿越楼板时施工有设置和不设置套管两种做法。标准图集《卫生设备安装工程》（05S1）之（PVC-U管道穿楼板、屋面板）做法也分设置和不设置套管两种做法：

图集做法


我们回过来看看套管的作用，主要是防渗漏、防伸缩变形的功能，而现在施工规范规定每4m加装一伸缩节（通常每层一个），这样伸缩变形的问题也就不存在了，剩下只需要能够把渗漏问题解决了，设不设置套管就自行决定。



排水管穿楼板的两种防渗漏做法



对于设置或不设置套管，根据技术规程和图集做法并结合实际总结，分别有两种防渗漏做法（管道安装完毕并经通球、通水试验后，方可进行）。

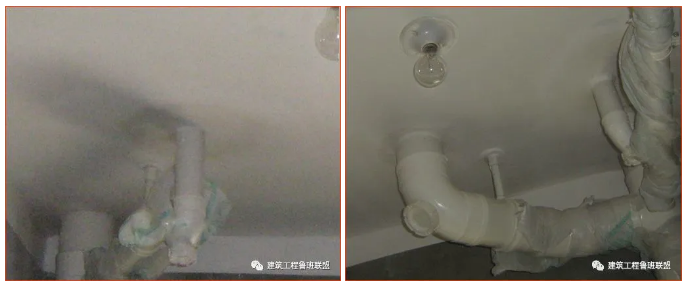

最终目的是要防图示渗漏通病


➤ 第一种方法（穿楼面不设置套管）

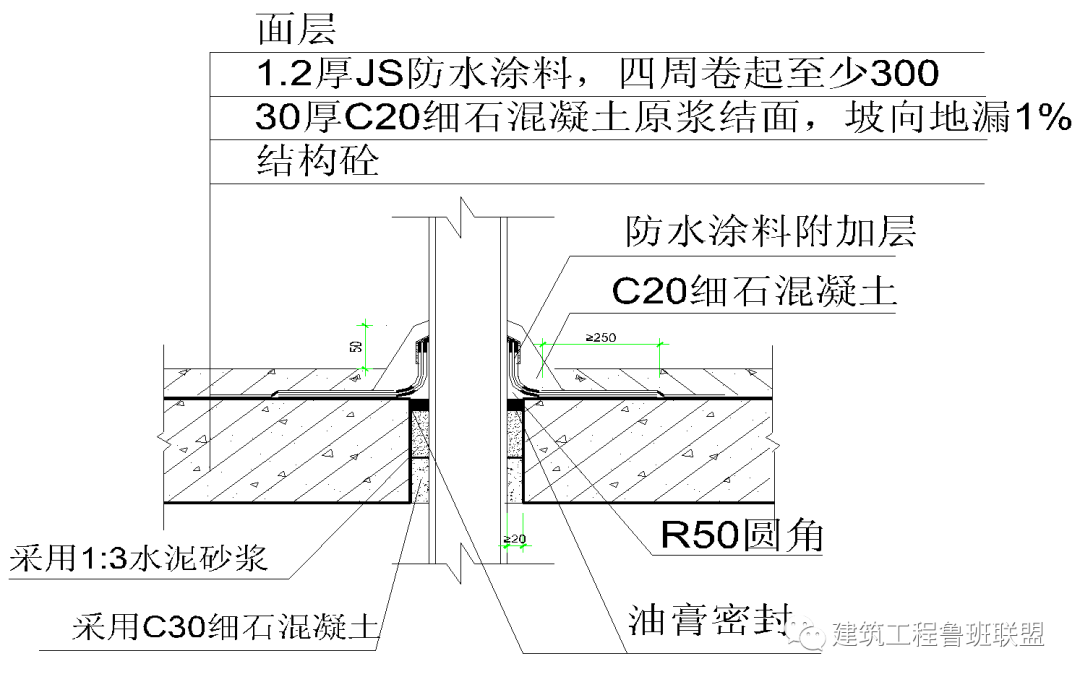

在结构施工阶段先采用木壳子等方式预留孔洞，待管道安装到位后予以封堵。封堵之前将孔洞清洗干净，并对管道本身做适当处理：①管外壁打毛或涂抹胶水，滚上沙子；②或采用成品塑料止水环（此环跟管径配套，刚好箍住管的外壁）直接安装在管外壁上。

用1:2.5防水水泥砂浆分层嵌填，在穿楼板预留洞口或在楼板钻开的孔内采用二次浇筑细石砼【若PVC管上设止水环则应在第一次浇注2/3H（楼板厚度）细石砼后滑至细石砼面上，然后再进行第二次浇注1/3细石砼，将此环埋在楼板内】。堵洞时要求用钢筋棍将砼振捣密实。然后在管道周围做水泥砂浆阻水圈，间隙处涂以防水油膏则更为可靠，如下图。

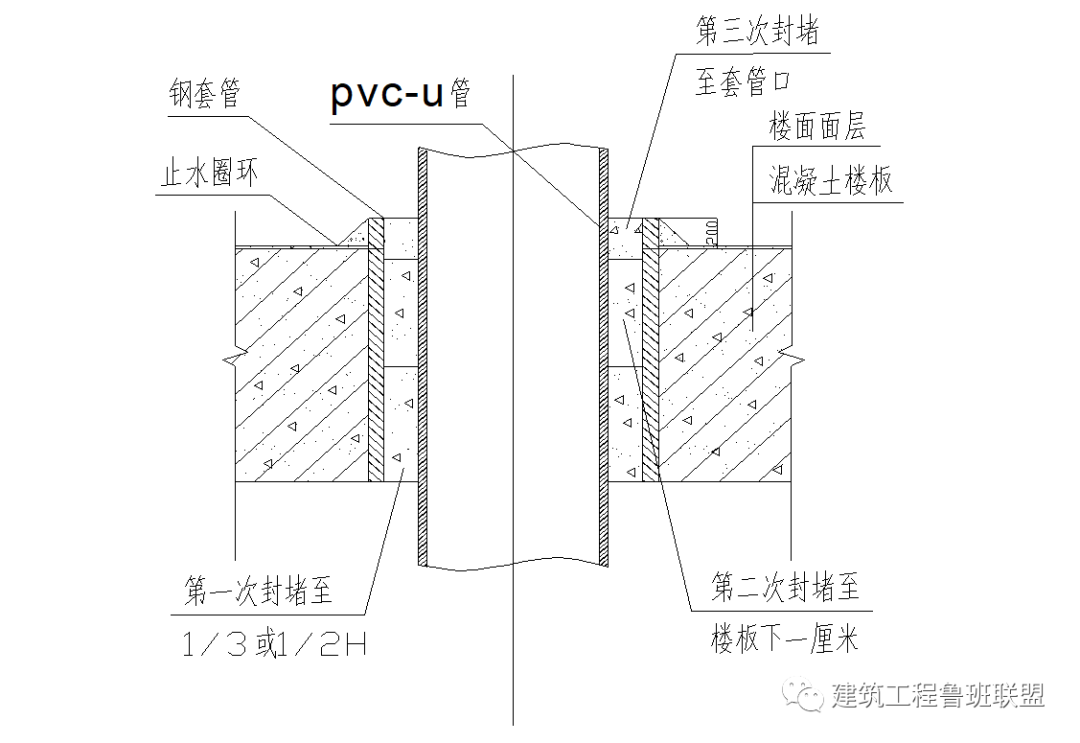

➤ 第二种方法（穿楼面设置刚性防水套管）

楼板管道安装钢套管后应高出完成面20mm，封堵方法基本和上面无套管的封堵方法一样，只是最后要封堵至管口平，并做止水圈环）；也可采用套管与PVC-U管之间缝隙下部分用沥青麻丝（或石棉绳）嵌实，上部分用聚氨脂堵严的方法。最后涂以防水油膏则更为可靠。如下图。

以上两种做法空隙补好后须做养水试验，在卫生间时还须做第2次养水试验（防水做好后），满足功能要求。



【附】成品止水节套管及预留洞封堵模板


当前，成品止水节套管及封堵模板作为新型施工工艺，已经应用较广，大家可以尝试采用。

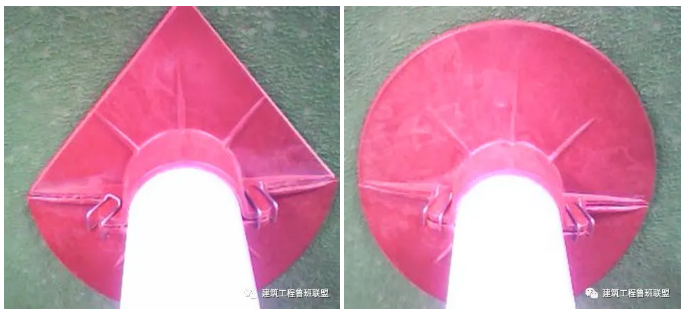

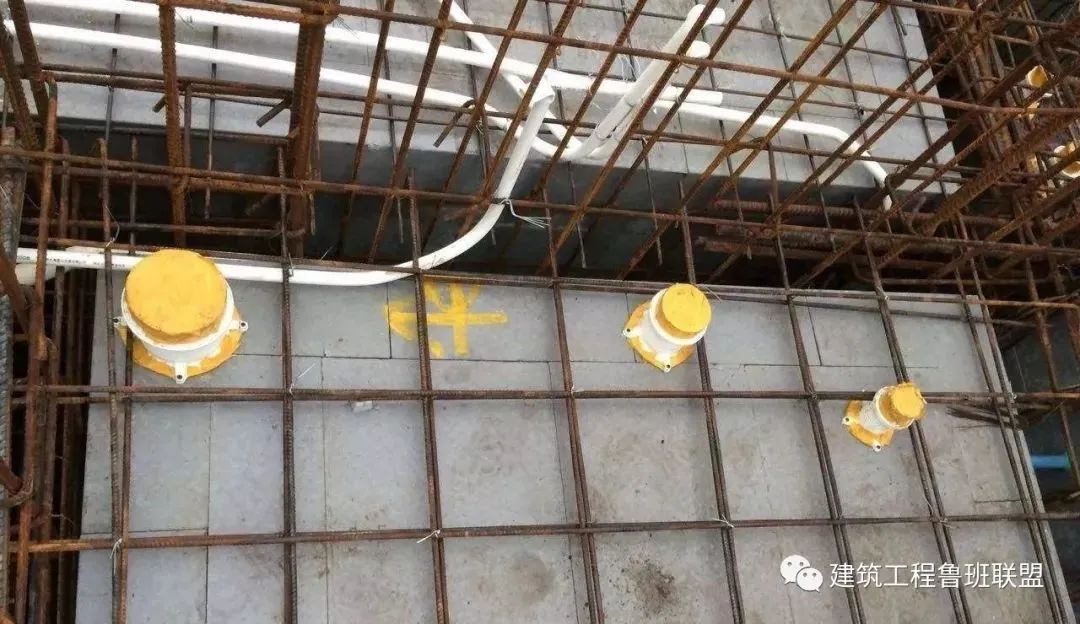

➤ 成品止水节套管

① 塑料防水套管翼环（止水片）的作用增加了与楼板接触密实度，降低了漏水、渗水的概率。

② 塑料防水套管前期预埋定位尺寸要精准，否则会影响排水管的安装。
③ 预埋时一定要固定牢靠、用钉子将套管的四角钉牢，防止在混凝土浇筑时套管位移影响尺寸的精准度。
④ 套管预埋后，露出混凝土地面的部分需细混凝土或水泥砂浆作保护圈，以免造成破损。

➤ 预留洞封堵模板

预留洞封堵模板是以乙烯颗粒与再生塑料为原料注塑而成，专门用于快速封堵新建楼房管道预留洞安装上下水管后的空隙，解决预留洞施工难问题。


使用说明：
① 将模板平面向上，紧贴楼板卡在管道上，用螺丝紧固两端即可。
② 从楼上向预留洞内浇入砂浆混凝土，压实抹平。混凝土凝固后摘掉钢丝卡簧，取下吊模，再重复使用。


产品特点：
① 施工速度快捷，节省了人工。
② 密封性能好，水泥浆不会渗漏，使管道表面干净整洁。产品紧贴板面，使封堵后的预留洞表面和楼板表面一样平整。
③ 塑料模板不变形，不易老化，可重复使用。
