在管道局部裂缝、渗漏、破损的情况下，因管道局部破损而需要紧急抢修时，可用CIPP局部修复技术对管道进行修复。适用范围：管接头、管壁等漏处地下水涌入；脱节、破损、裂损、错位；机械磨损；腐蚀。适用管径：100mm-1350mm。使用该技术修复破损点位后能形成与旧管结合的高强度新管，耐磨损，耐腐蚀，正常能维系30年以上的寿命。但有的局部修复仅能保持几年时间，有的甚至更短。本人根据长期管道修复经验，总结一些可能性和解决办法，希望对大家以后的施工有所帮助。

    1.管道预处理

    由于管道预处理不干净，修复点位上的一些泥沙，油脂等杂质仍留在管壁上。修复后内衬管仅能粘在这些杂质上，无法紧贴管壁，导致修复寿命缩短。解决办法：修复前一点要把管道清洗干净，特殊工况可选特殊喷头。例如：管壁油脂较多可用多功能旋转喷头；大管径管道管底泥沙较多可以用管底清洗机；水泥浆较多可用水泥浆清除机等等。由于管道预处理比较复杂，本文就不一一例举，以后再找时间和大家讨论。

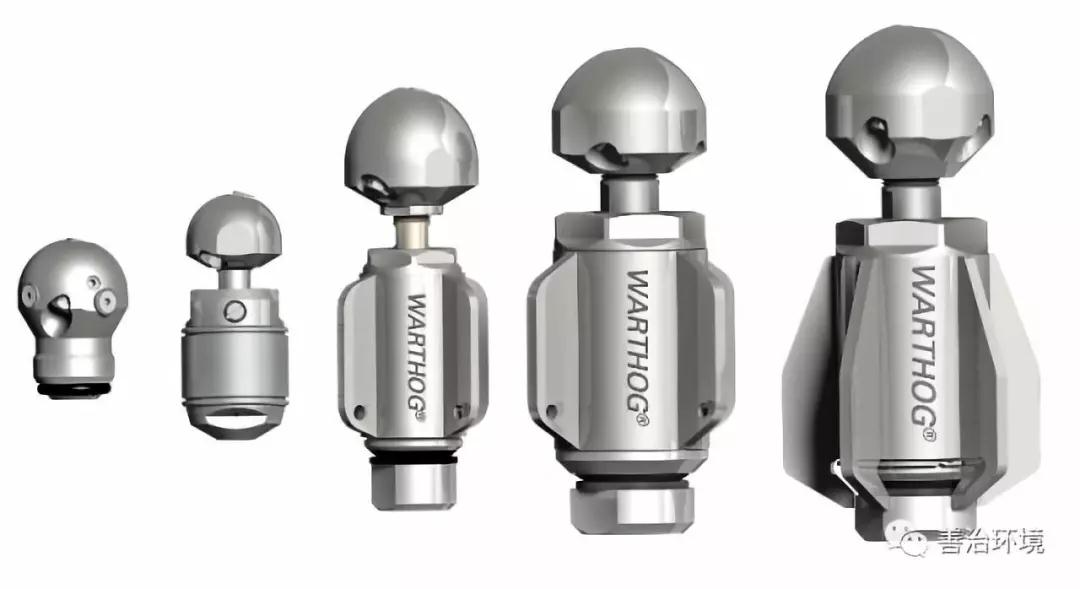

多功能旋转喷头

管底清洗机

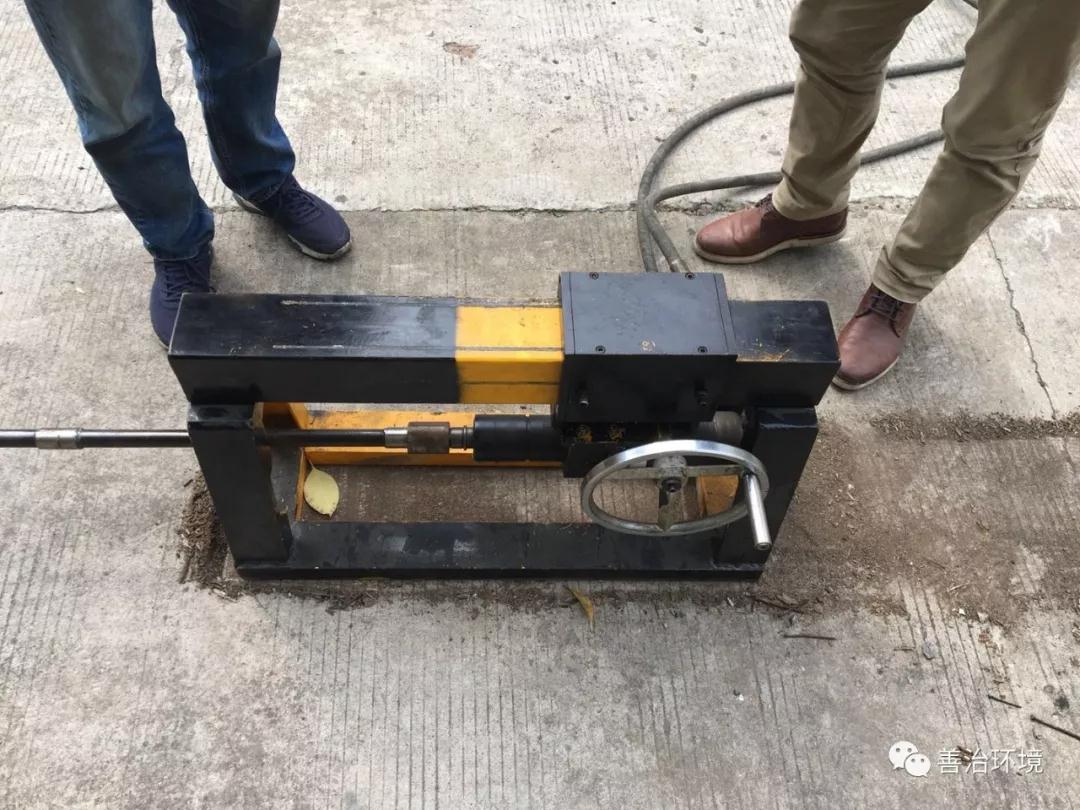

水泥浆清除机

    2.修复点定位

    由于破损点定位不精确，修复时修复材料不能把破损点完全覆盖住或与好的管道接触面较小，粘合不牢固，导致修复寿命缩短。解决办法：1.小管径管道（DN600以下）采用CCTV定位，大管径管道（DN600以上）采用人工定位。2.尽量缩短定位长度（修复距离越长定位越不精确），修复气囊从离修复点近的井口进入。3.破裂较大的点位可用多次接连修补，要保证修复材料和管壁的有效贴合。

    3. 修复材料的使用

    使用劣质修复树脂或修复树脂使用不正确，会使材料和管壁的粘合度不够，导致修复寿命缩短。解决办法：1.使用有品质保证的修复树脂。2.不能以调整固化剂与树脂比例的方法来调整固化时间，不同气温应选择不同型号的树脂。

    使用质量差的玻纤布或玻纤布使用不正确，会使材料强度不够导致修复寿命缩短。解决办法：1.使用有双层结构、编织紧密的玻纤布，修复后强度更高，效果更好。2.修复不同管径的管道时玻纤布的层数应不同，依据德国工艺：DN100-450，玻纤布应为3层；DN500-600，玻纤布应为4层；DN675-750，玻纤布应为5层；DN800以上，玻纤布应为6层。

赛康修复树脂

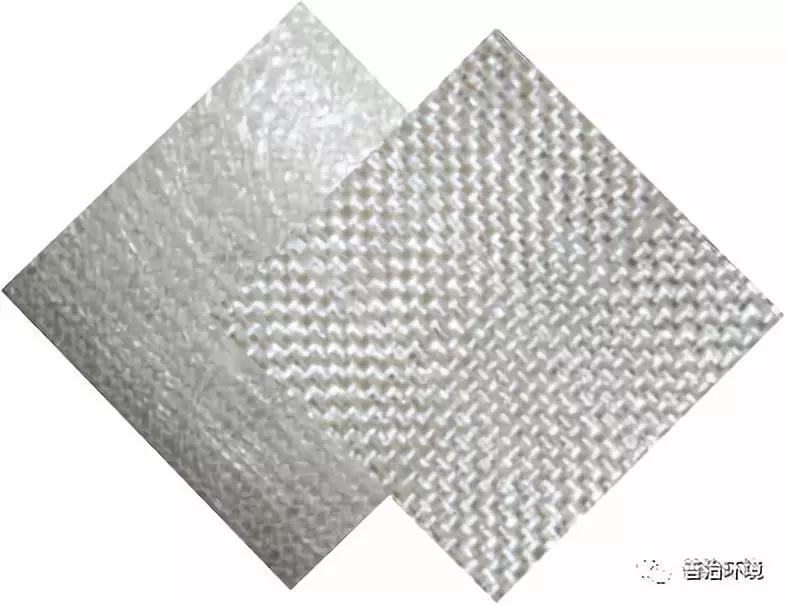

双层结构玻纤布

    4.修复气囊的使用

    使用质量较差的修复气囊或用封堵气囊代替修复气囊、充气压力不够和保压时间不够，都会使材料和管壁的粘合度不够，导致修复寿命缩短。解决办法：使用质量好的修复气囊，充气达到额定充气压力，不同型号的树脂在不同的温度下要有不同的保压时间。

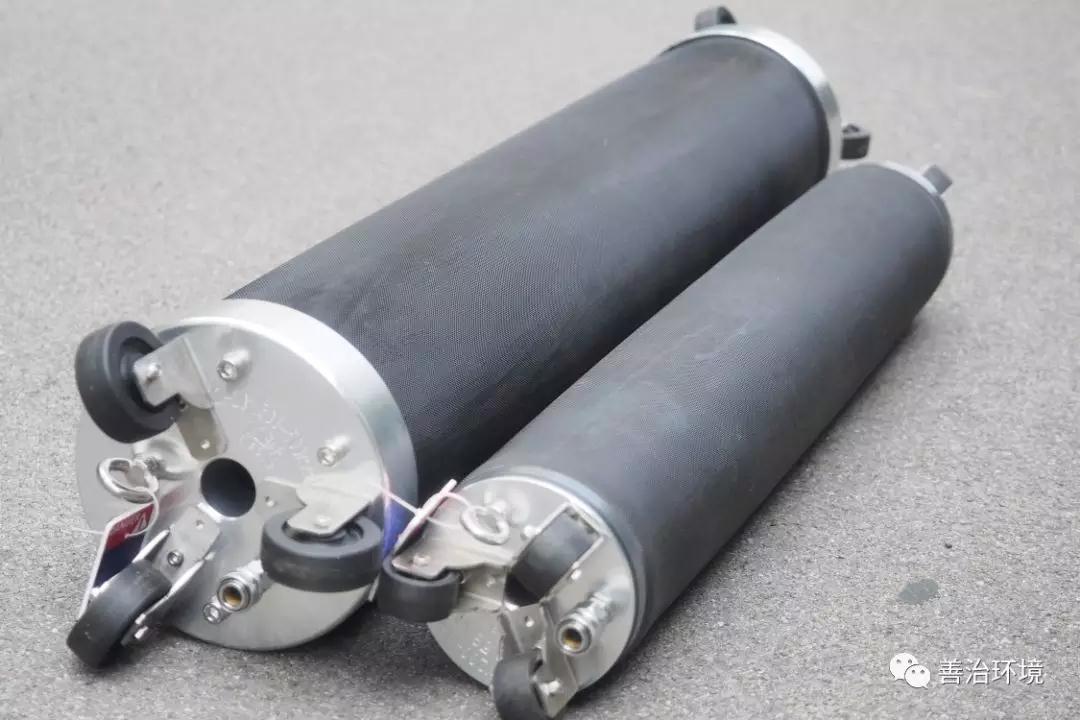

切尼修复气囊

瑞排修复气囊

    希望大家在以后的施工过程中多注意以上的几点，一定能”秒升”CIPP局部修复质量。

    上海善治环境技术有限公司是一家专注于为市政排水管网养护提供一整套解决方案的科技型企业。公司自创立以来一直致力于引进先进的管网养护技术并服务于国内企业。我们坚持诚信、专业，为城市排水提供完善的设备、材料、工具、技术等一站式服务。

    公司产品包括：管道封堵系列、管道清洗系列、液压工具系列、非开挖局部/整段修复系列以及其他相关产品。

上海善治环境技术有限公司

Address: 上海市浦东新区建韵路 500 号天纳商汇 3 号楼 410 室

Tel: +86-21-68068350

Fax:+86-21-68068351

Http://www.sh-szhj.com
