展商风采 | 源科科技携静电力管线探测仪亮相11月22日上海管网展

2023-05-26

源科科技（广东）有限公司将于2023年11月22-24日亮相第十届中国（上海）国际管网展览会，诚邀您的莅临指导！

公司简介

源科科技（广东）有限公司创立于2016年，公司坐落于广东省珠三角工业聚集区腹地-东莞市麻涌镇，在北京设有技术研发中心及广州经济技术开发区营业部，是一家专业从事非金属管道无损检测及相关无损专用仪器设备的研发、销售、技术服务为一体的综合型公司。

公司引进国内外高端管道无损检测技术和设备的同时，以自行开发技术领先、适用性强，操作简单的产品为己任，目前自主及参与研发产品主要有：静电力管线定位仪、多功能非金属管道探测仪、燃气用聚乙烯管道焊接接头相控阵超声检测专用试块等无损检测用仪器设备和聚乙烯管材专用型电熔拉伸剥离制样机、氧化诱导制样机、热熔试样快速切片机和钻孔机等专业制样设备；已向特检与产品质量检测、燃气、水务、环境监察、应急、消防、测绘、石油通信、长输管线运维企业、市政等行业提供一站式技术解决方案。

公司成立以来，凭借实用、高质量产品和优质技术服务得到了广大客户的认可与青睐，与国内外数十家知名企业建立了长期稳定合作关系，保证了我们能够以更直接方式、更顺捷速度、更合理价格及更满意售后服务赢得客户信任，并取得了骄人的业绩；公司全体员工自始至终坚持以细节决定成败、品质创造经典，依赖源于专业、服务开创未来。

研发背景

1.众所周知采用PE（聚乙烯）为材料的埋地非金属管线因其质量可靠、运行安全、维护简便、费用经济而被各行业广泛应用。我国自上世纪80年代开始系统地研究聚乙烯管在市政公用管网中的应用，随着PE（聚乙烯）材料的发展和技术进步，当前国内在城镇管网中特别是PE（聚乙烯）燃气管道的应用已形成绝对的优势，PE（聚乙烯）已成为燃气、水务等行业输配管道的主要材料。

2.城市管线被视为城市生命线，因其规模庞大、错综复杂且随着城市日益变迁及历史等原因（企业地下管网分布不清，图纸档案资料不全），造成许多管线无法得知其地理信息引起损坏，进而造成停气、停水、通信中断及人员伤亡等重大事故；旧有管线位置不明、腐蚀程度等问题给新型智慧城市建设带来重重障碍；为满足城市规划建设、安全管理和防灾减灾的需要，各地都迫切需要重新排查各类地下管线地理位置以便随时掌握管线运行情况；然而就现有管线（金属管线&非金属管线类）探测之技术（探地雷达法、示踪线探测法、声学定位法）原理，无一不是根据被探测目的物与其周围介质之间的物性差异，例如它的电性、磁性、热的传导性，波速传递、甚至介电常数等的差异性进行探测来确认管线空间位置；物探设备常常在使用过程中因地下管线地型复杂、穿越过深，强、弱电信号相互干扰等原因以致诸多地段无法进行探测；地下管线探测是一个复杂的、综合性技术领域，即便现在视为最为先进的超级双通道双频管线探测雷达、APL等管线探测仪都仍存在难以解决非金属材料管线的世界性探测难题。

3.为解决埋地管线准确定位难题，由源科及合作伙伴与国内知名高校、科研院所合作开展相关课题的科研攻关，经过数十年艰辛付出，于2017年成功推出静电力探测应用技术-多功能非金属管道探测仪（型号：BY-YKRL2017-C1/C2）；该仪器以特有的地球物理探测方法：通过所探管道内输送介质为燃气（主要是氢原子）或水或材质为聚乙烯等，看其介质主要成分原子核的核旋在其它电磁场作用下所产生弱磁场与操作人员建立的静电磁场相互作用，通俗讲即通过切割磁力线的方法来确认燃气、输水或聚乙烯管道平面位置与深度；该技术具有无需借助外源、无需示踪线及连接管体、线体即可探测埋地管线的特点和优势。静电力技术，是目前世面上唯一利用介质来确认管线位置的技术。

4.经广大技术研发人员近4年的艰辛付出，于2021年3月推出最新静电力探测应用技术-静电力管线探测仪（型号：BY-YKRL2021-G1），其技术原理为：主机发射特定电磁信号在短时间内产生分辨率非常高的数据以区分土壤与管线（所发电磁波会因材料介电常数不同可被区分），即电磁波发射到埋地管线时会因土壤之间的差别马上反射回地面，识别器前端探头接收地下折回信号时，经其多个软件分析判定地下为同一频率、同一材质且长度长过前端探头条状物，识别器即会有所表现（信号灯长亮、信号条满格及声音长响），即此为所探管线；该设备可广泛用于特检、燃气、水务、勘探测绘、应急、石油通信、市政等行业，产品有着广阔的市场前景；

技术原理

由源科科技参与研发、设计的一种非金属管探测技术，最新一代静电力管线探测仪（产品型号：BY-YKRL2021-G1），是目前市场上唯一一款采用静电力原理的探测设备、是一种最新的埋地管线探测技术，该设备已颠覆以往的地球物理探测方法，主要原理是通过主机发射特定电磁信号在短时间内产生分辨非常高的数据来区分出土壤与管线差异，其所发射的电磁波会因所有的材料介电常数不同可被区分，即电磁波发射到埋地管线时会因土壤之间的差别马上反射回地面，识别器前端探头接收地下折回信号时会接收到从管道两个侧面（即管道最外侧与土壤交接面）反射回的电磁信号，识别器内部有多点接收天线模块，信号会高速传给主控处理器进行分析，当信号有一定长度（超过信号识别器探头端长度且是同一材质）识别会提供信号响应（信号灯长亮、信号条满格及声音长响），如果不是在同一水平线或不是同一材料反射回来的信号则识别器不会响应，此技术信号穿透力强，可穿过硬化路面、水面、泥土、草地等，受地理环境影响小，操作简单，探测深度可达7米，能有效为用户探测到PE、PVC、玻璃钢管、水泥管道、球墨铸铁、光缆、电缆等常规仪器无法解决的老旧管线历史问题。

静电力管线探测仪

功能说明

BY-YKRL2021-G1型静电力管线探测仪可在不开挖地面土方情况下，可快速精准地定位各类材质的燃气（金属或非金属）、自来水、光缆、电缆等管线位置、埋深、走向以及大致管径。能重点协助业主解决无示踪线，无图纸、埋深7米老旧埋地燃气管道特别是PE、PVC、玻璃钢管、水泥管道、球墨铸铁、光缆、电缆等历史遗留问题，具体参数详见“表1产品技术规格”；

管线位置寻找：将主机背上或者放到要探测的管道10米区域内，手持信号识别器将探头垂直地面约离地面80~30公分向前移动，当到达管线上方时接收器显示信号条会达到峰值此时会同时有蜂鸣声，然后反复来回移动识别器如果信号在同一地方提示证明信号下方有管线，也可将接收器左右调整角度两个指示灯也会闪烁接收探头平行于管道一侧时两个指示灯会同时亮起并且提示信号条和声音同时提示，当确定一个点位时需要再调整探测位置进行第二个点探测看第二个点和第一个点是否在同一水平线上一般情况3个点位可基本确定为同一条管线（具体数据可用GPS取得）；

管线走向确认：在管线位置上通过转到识别器待信号灯双亮长响及信号条满格时，也可确定二个以上的点连成线即管线走向；

管线埋深确认：将信号识别器天线探头向上扳动到45度（三角测量法）位置后从管线位置上方向后移动到再次提示信号时，此时从管线位置到第二次提示位置便是埋地深度（具体数值可用测距仪取得）；

管线管径确认：识别器在将位置确认好后移动探头去探测管线二侧，两个指示信号点之间距离便是管径大小（包括套管）；

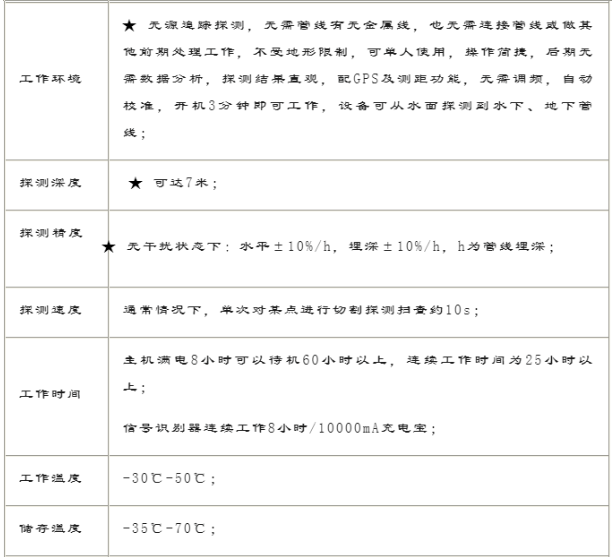

表1“产品技术规格”

型号BY-YKRL2021-G1主要特点★ 可在不开挖地面土方情况下，快速精准地探测各类材质（PE、PVC、玻璃钢管、水泥管道、球墨铸铁、光缆、电缆）的埋地管线；确认管线位置、埋深、走向以及大致管径，避免因管线不明造成第三方开挖作业风险等；保障人民财产安全。重点协助业主解决无示踪线，无图纸、埋深7米老旧特别是非金属材质管线历史遗留问题，设备配GPS及测距功能；探测原理★ 采用静电力原理；应用领域特检、燃气、石化、自来水、勘探测绘、通信、环保监查、应急、市政等；设备标准配置主机1台、信号识别器1台、GPS 1台、测距仪1台、主机充电器1套、主机背包1个、充电宝2个、识别器电源线1条、文件资料1套；操作条件★ 设备智能收集管线信息，能通过信号强度自行判断是否为同一管线，亦可区分管道埋设角度，不受地型平整度限制、不受工程施工、车辆、震动噪声等外界影响，设备可单人使用，操作简捷，探测结果直观；工作环境★ 无源追踪探测，无需管线有无金属线，也无需连接管线或做其他前期处理工作，不受地形限制，可单人使用，操作简捷，后期无需数据分析，探测结果直观，配GPS及测距功能，无需调频，自动校准，开机3分钟即可工作，设备可从水面探测到水下、地下管线；探测深度★ 可达7米；探测精度★ 无干扰状态下：水平±10%/h，埋深±10%/h，h为管线埋深；探测速度通常情况下，单次对某点进行切割探测扫查约10s；工作时间主机满电8小时可以待机60小时以上，连续工作时间为25小时以上；

信号识别器连续工作8小时/10000mA充电宝；工作温度-30℃-50℃；储存温度-35℃-70℃；主机壳体美国Pelican 工程塑料外壳，能在各种环境下使用，高抗冲击耐震防水，防水等级IP67（机箱关闭状态）；

信号识别器不防水；主机电池内置电源24V，容量4000mAh以上，可充电锂电池（不可拆卸）；主机尺寸34.4cm×14.6cm×29.7cm；主机重量6.0kg；信号识别器尺寸46.6cm×35cm×28cm；信号识别器电池外置电池9V，容量10000mAh，可充电锂电池；信号识别器重量1.24kg；质保12个月。
