广东省某燃气公司

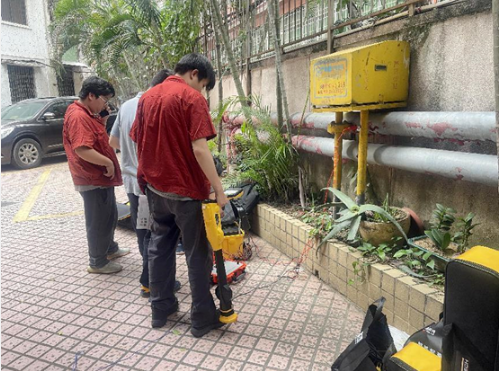

某旧小区花园中庭中压管道，长度300米，有分支，附近埋有光缆，消防管，探测环境复杂

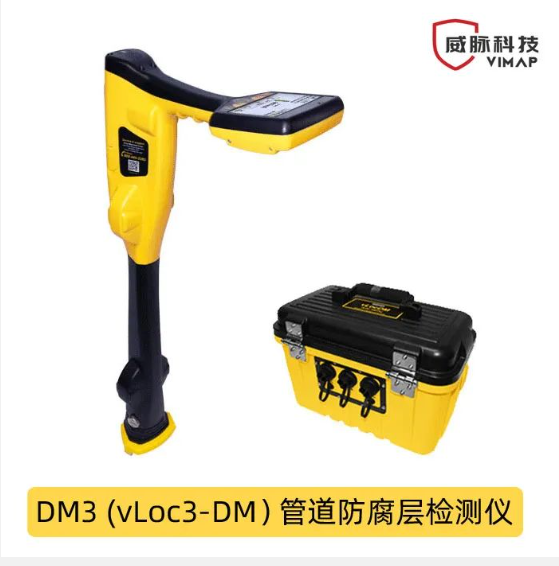

DM3管道防腐层检测仪

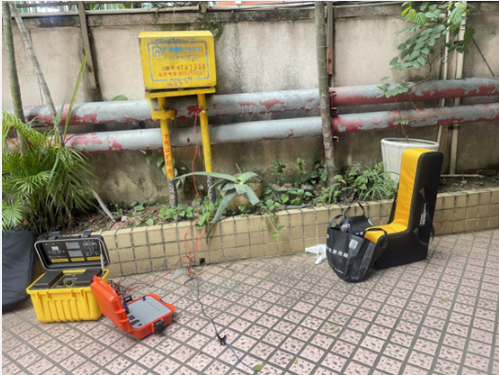

1、接地点选择垂直管道方向和尽量远离管道10米以上

2、输出电流调至600ma（对于城市复杂环境的埋地燃气管道探测，电流输出应选择在300ma至1A的范围，过大的电流对于复杂的环境容易造成探测干扰）

3、频率选择3+6+640hz（城市管道选择3+6+640hz长输管道选择3+6+128hz）

1、将接收机调至对应频率

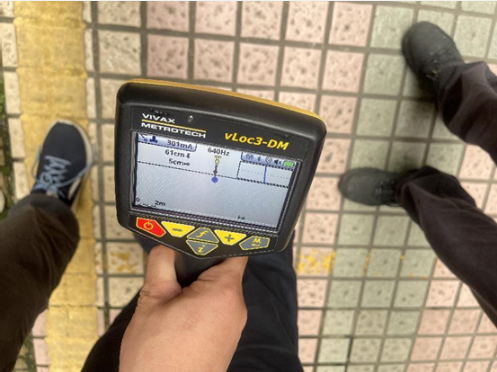

2、选择3D导航模式快速寻找管道位置（管道埋深平均在60CM）

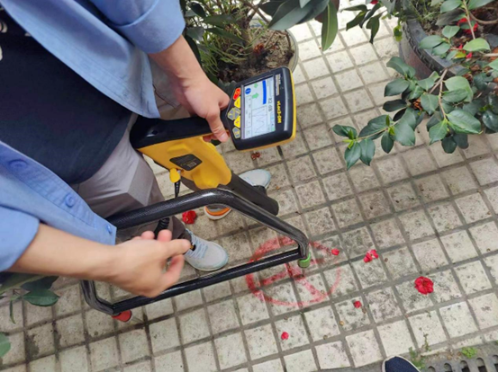

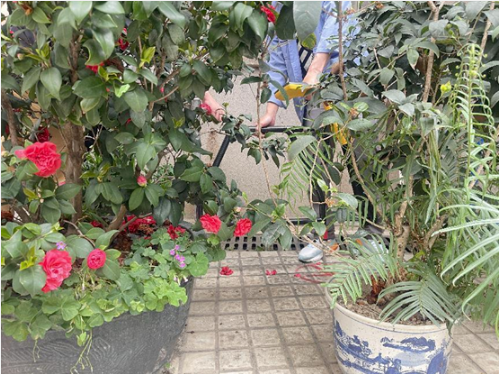

3、连接A子架检测防腐层（每个5米将A子架插到地下，对于瓷砖路面需要对A子架两个接触角加水）

管道平均深度60CM，管道外防腐层检测一处破损。破损点DB值73（较为严重破损）

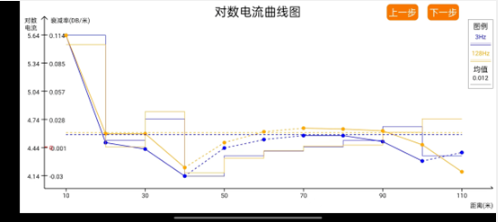

威脉智检软件是自主研发的一款集成了对RTK 数据的记录、管理、生成报告等综合信息管理功能的软件，可与DM3管道防腐层检测设备配套使用 。该软件能针对工程师的管道探测任务进行任务管理、报告生成等，具有人性化的工程向导功能，使用方便。一键生成任务报告，包含长度、深度、测量数据、位置、对数电流 曲线图、绝缘电阻分级图等内容，有效提高埋地管道检验人员的工作效率。
