黄孝河大型排水箱涵修复
项目地址：武汉市
施工时间：2022年2月-4月
修复对象：排水箱涵
修复工艺：水泥砂浆喷涂修复+聚氨酯高压注浆止漏
修复材料：井卫I型、TR100型注浆

一、项目基本概况

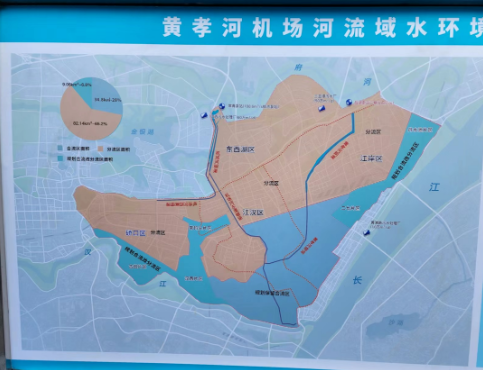

箱涵位置图

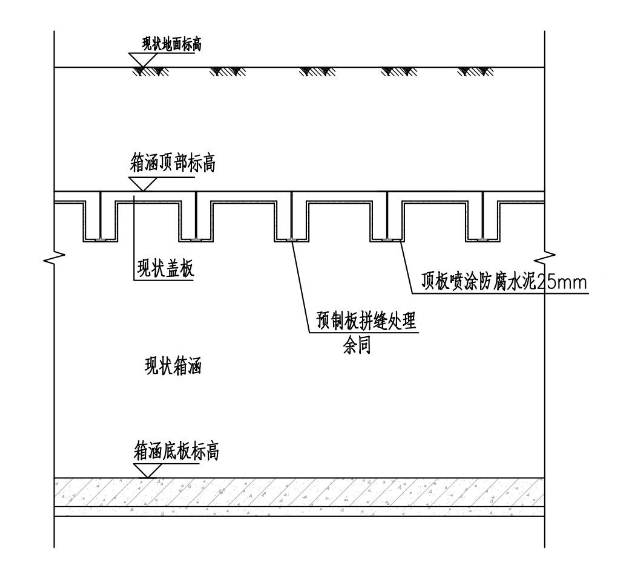

箱涵顶板剖面图

黄孝河机场河流域综合治理一期工程是武汉市“三湖三河”水环境治理工程的重要组成部分。2020年8月，工程正式启动，目标是提升城市行洪排涝能力、提升水环境质量。主要工程包括骨干管涵及河道清淤、提质增效管涵非开挖修复等。暗涵建设于20 世纪 80 年代，经过 30 余年的运行，暗涵内出现了较多缺陷，为彻底修复暗涵内部缺陷，武汉市水务局启动了黄孝河暗涵全线修复。其中，清淤及缺陷修复管网总长64.2公里，包括黄孝河箱涵5.3公里、机场河箱涵8公里。

位置：本次工程内容为黄孝河暗涵水泥砂浆喷涂修复，具体起于青年路与黄孝西路交叉口，经建设大道与黄孝河路，终止于明渠起端。

修复工程量：本次暗涵修复内容主要包括渗漏修复及防腐修复。渗漏修复主要采用注浆止水的方式，渗漏修复主要包括横向拼缝止漏、纵向拼缝止漏、盖板与墙体之间的结合缝注浆密实。主要工程量渗漏修复总长度为 39253m，盖板防腐修复在渗漏修复完成后进行，主要采用喷涂 25mm 防腐水泥砂浆+3mm 高分子材料喷涂防腐修复工艺，工程量约为 92000 ㎡。


二、施工流程

01

箱涵盖板表面冲洗拉毛处理

施工内容：箱涵顶板高压水枪冲洗（不小于35MPa），清理去除混凝土劣质层，腐蚀层2-3毫米；局部表面凿毛，直至露出有效结构层；

技术要求：表面高压冲洗后应达到，原来的腐蚀层混凝土劣质层完全清除干净，新的防腐水泥砂浆喷涂后要有足够的粘合力。28天后检测拉拔测试应＞1.0Mpa。

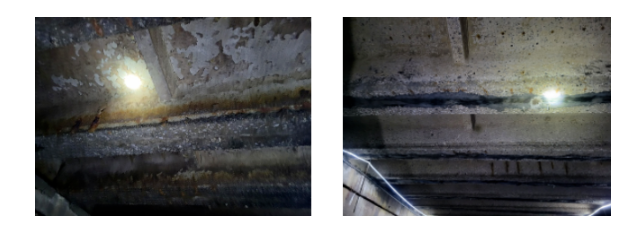

清洗前后对比


02

盖板拼缝堵漏止水处理

施工内容：钻孔、开槽、（贯穿渗水缝需用聚氨酯遇水发泡材料临时环氧材料注浆、止水膨胀胶条封缝；

技术要求：处理完成后，24小时后观察是否渗漏。

注浆止漏及效果

03

防腐水泥喷涂施工

施工内容：喷涂总厚度为 25mm，厚度误差控制＜10%

工艺特点：

1.整个修复过程安全快速可靠，无需开挖修复；

2.施工时间短，一般检查井1小时内可完成修复；

3.修复后的井壁结构连续；

4.材料具有超高强度，耐磨，硬化后不透水；

5.特殊设备体积小，安装、转移方便；

6.无机防腐灰浆耐酸耐腐蚀，微裂纹能自动修复。

水泥砂浆喷涂与喷涂后效果


三、施工验收
工作内容：喷涂7天后，现场切割试块，做拉拔检测

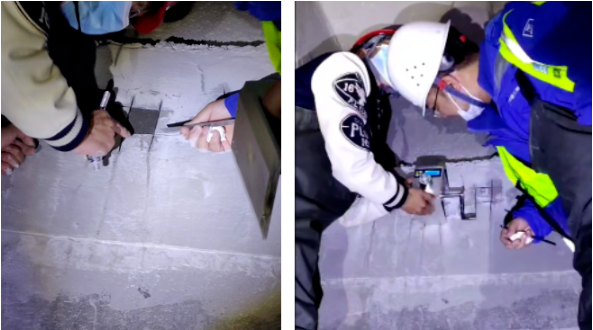

现场取样

四、修复完工

      通过对全线箱涵的修复，阻断了外来水、地下水、雨水进入排水箱涵，污水不再外渗，污水COD浓度显著提升；
      通过对全线箱涵的修复，修复了箱涵的结构性缺陷，延长了箱涵的使用寿命。
