一、市政排水检查井现状及治理措施

检查井井壁一方面要克服周围土体、外部交通负荷以及地下静水压力，另一方面受污水、H₂S等废气的侵蚀，因此极易造成各类缺陷（检查井内壁裂缝、抹灰脱落等），导致地下水内渗、污水外渗、甚至井室周围路面塌陷等病害。年代久远的砖砌或石砌检查井内壁的胶结抹面砂浆因腐蚀或风化等原因脱落，砖块和石块大部分已完全裸露，在未垮塌之前对其进行修复无疑是最佳选择。

二、修复材料选择

1、粘结力强

对砖、石、砼、塑料等介质材料有很强的粘结力，自粘结强度大，可多次喷涂。自粘结强度1天后达6.2MPa，28天后达17 MPa。而传统砂浆粘结强度为0.2 MPa。

抗压抗折强度高于传统砂浆。

抗压强度1天后达17MPa，28天后达55 MPa。而传统砂浆28天后为34 MPa。

抗折强度1天后达7.6MPa，28天后达12.4 MPa。而传统砂浆28天后为3.4 MPa。

3、弹性模量大

弹性模量1天后达20700 MPa，28天后达40000 MPa。而传统砂浆28天后为20700 MPa。

4、材料固结后有足够的抗渗性（氯离子扩散性非常低， 0.014 % wt Cl）。

三、检查井防腐处理

1、腐蚀机理

传统水泥（硅酸盐）引起腐蚀的原因很多，例如：软水侵蚀、一般酸性腐蚀、碳酸腐蚀、硫酸盐腐蚀，还有糖类、脂肪、强碱也会引起水泥腐蚀。

在污水液面以下，水泥受到污水中的酸和碱、以及有机物在厌氧条件下分解产生的有机酸等酸性物质的腐蚀。

微生物引起腐蚀的机制

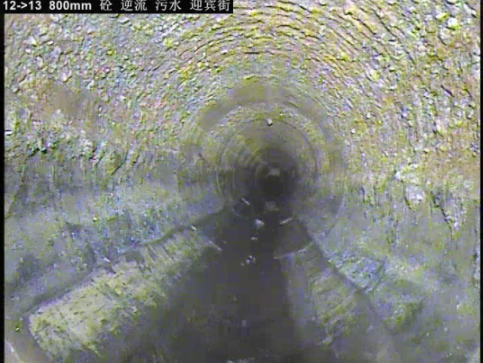

污水砼管上半部分严重腐蚀

2、防腐措施

Milliken石浆材料耐酸腐蚀。它是铝硅酸盐材料与一定量硅酸钠或硅酸钾配置后形成的一种“水泥”，耐酸腐蚀。

Milliken石浆材料耐细菌腐蚀。它具有防止微生物腐蚀（MIC）的机制。Milliken石浆材料中Ca(OH)₂（氢氧化钙） 含量比水泥低很多，Ca(OH)₂是许多水泥在厌氧环境中腐蚀的主要原因。另外，石浆还含有一个AMS系统能在石浆的表面额外形成一层像玻璃似的耐化学保护涂层。

四、离心喷涂工艺

排水检查井内空间狭小，人在里面很难施展手脚；此外，由于腐蚀等因素，检查井的砖石墙壁十分不平整。人工喷涂修复技术采用压力喷射的方式，材料会产生大量的回弹，导致与修复基面粘结性差，且对于不平整基面及空洞填充效果很差。

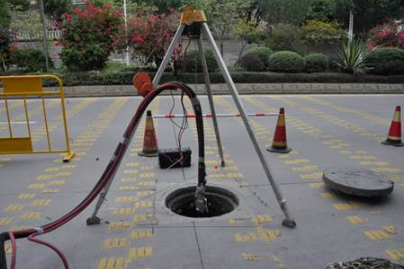

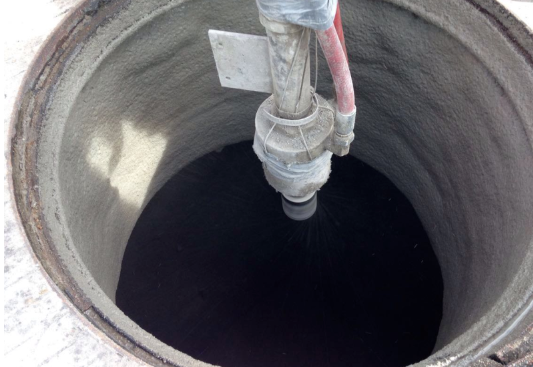

检查井离心喷涂

在喷涂器设计时充分考虑了材料喷涂到井壁上的压力，避免了材料回弹现象，但又能使材料在离心力的作用下与井壁紧密的粘结在一起；同时离心喷涂使材料致密结合，空隙更小，从而达到防渗漏效果。离心喷涂使得内衬表面光滑，不再需要人工抹光。

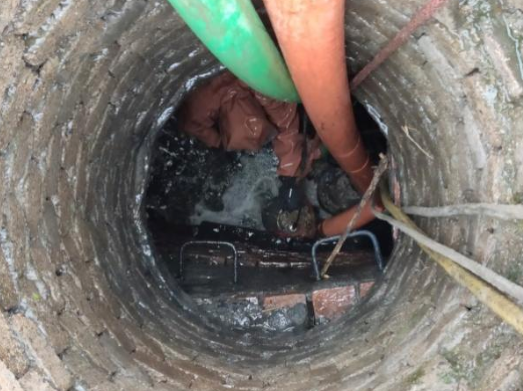

喷涂前（内壁抹灰完全脱落）

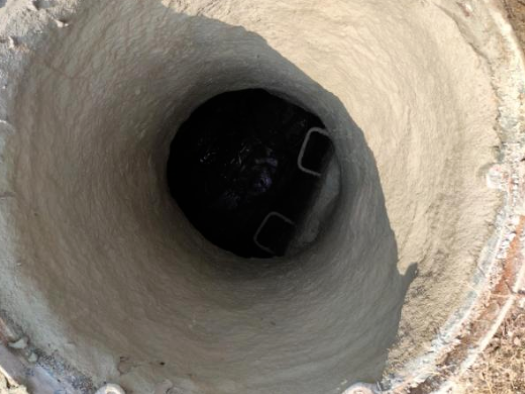

喷涂后

五、milliken石浆离心喷涂修复检查井的优势

1、结构性修复：内衬层完全承载各种荷载，使用寿命可达50年。

2、离心喷涂可修复任何尺寸、深度的圆形竖井；对方形或不规则形状的检查井可辅助人工喷涂或涂抹进行。

3、离心喷涂内衬层与井室内壁结合紧密，形成一个整体，材料间致密，防渗、防腐效果好。可有效隔绝硫化氢气体、细菌的腐蚀。

4、离心喷涂效率高，是人工喷涂修复的5-8倍。

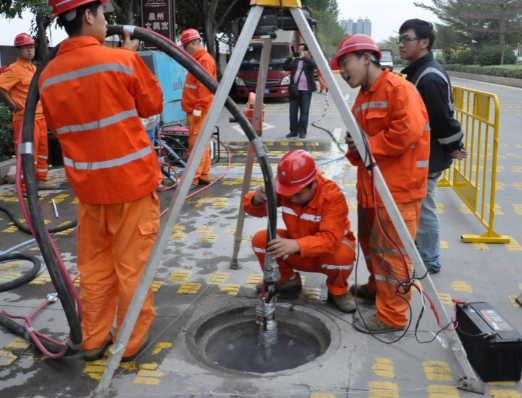

石浆喷涂修复施工

六、编后语

随着社会经济的发展，当城市化达到一定阶段之后，城市在规模化发展方面逐渐趋缓，而内在品质的提升成为主流，对于地下空间特别是排水管线的治理是其中的一项重要内容。

污水排查，雨污分流，排水管线及其附属设施的修复，成为重点工程，同时也是黑臭水体治理的重要组成部分，采用优质高效的修复材料和技术至关重要。
