为恢复光缆正常通信
经过两天苦苦查找
仍未找到正确路由位置与管井
关键时刻！
威脉科技vLP3管线探测仪
送达现场协助查找路由情况
快速抢修查找目标位置
看看如何实现的吧！

1

探测背景


探测地址：
深圳市宝安区洪田路与长流坡路交汇处

探测环境：

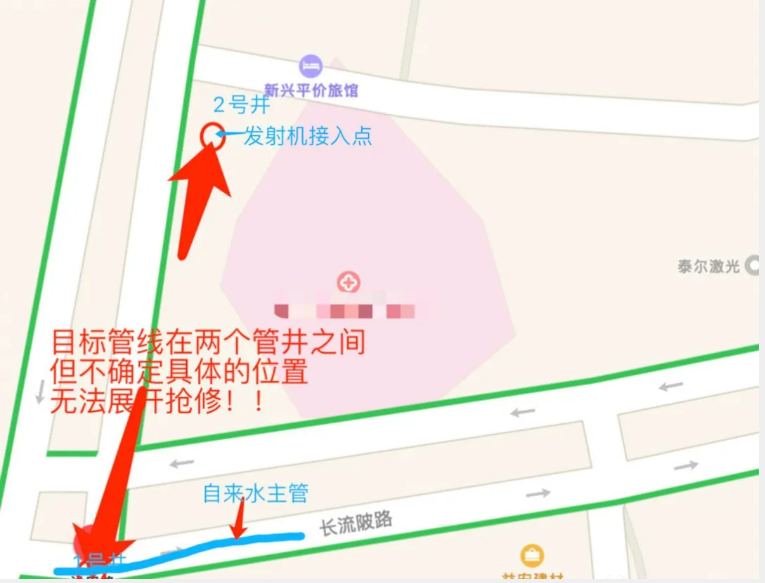

目标管线在两个井之间，且中间的井已经被掩埋，找不到光缆，无法展开抢修；打开1号井盖，发现管井内有自来水主管紧贴着光缆，因此必须从2号管井接入信号，避免金属水管给测试带来干扰问题。


探测仪器：

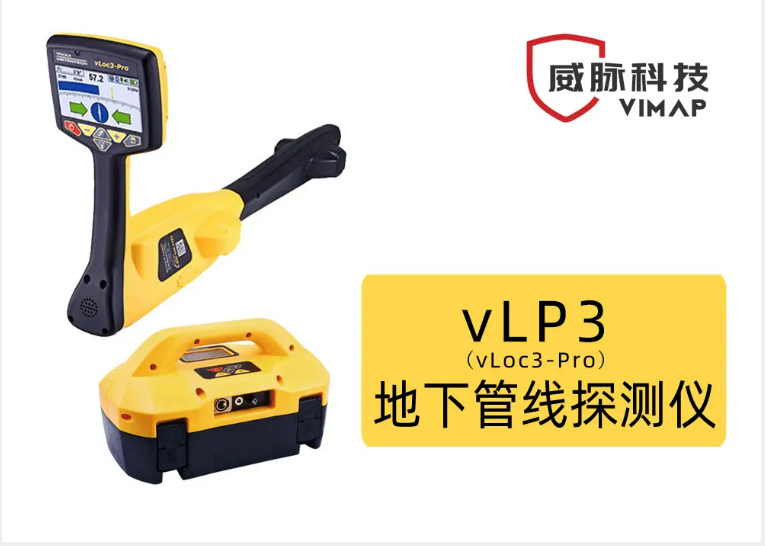

管线探测仪vLP3（vLoc3-Pro）



2

探测过程

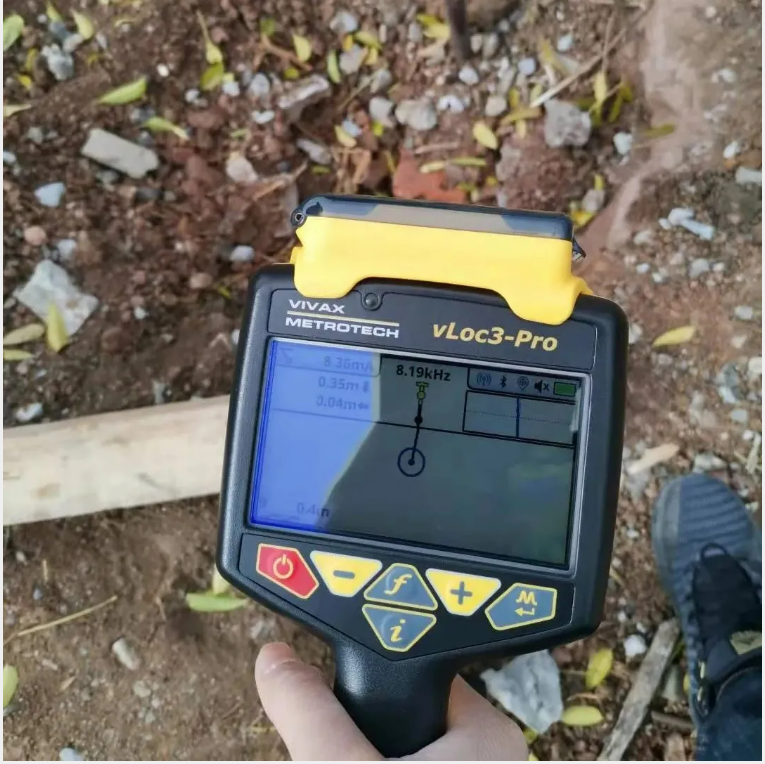

打开已知管井的井盖，使用夹钳法将信号接入目标光缆中，打开发射机，设置频率为8.19kHz，按下接收机电源打开接收机，设置探测模式为3D偏移导航模式，设置频率与发射机一致（8.19KHz）,开始在路面上开始查找。因临近的金属自来水管道会影响信号探测，所以将信号接入点选择在2号管井来探测。


操作人员拿着接收机，在目标探测区域探测路由

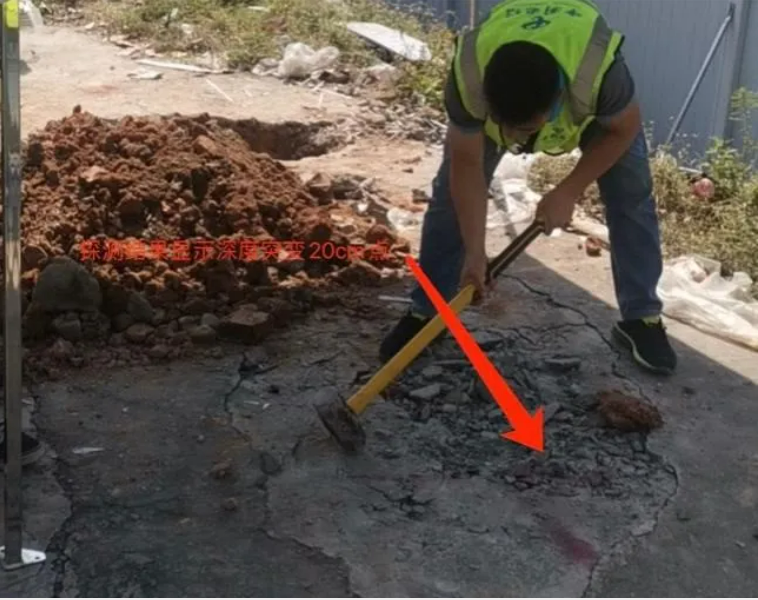

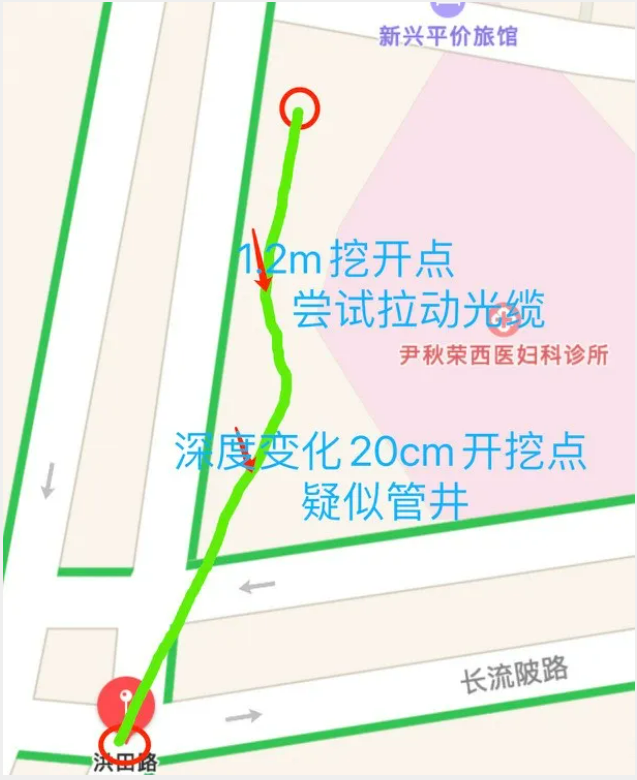

为了能尽快展开抢修工作，故选在深度1.2米的泥土路面位置开挖，尝试拉动光缆，发现拉不动。于是必须找到中间的管井，选择在深度变化20cm深度为1.7米的路由处开挖



3

探测结果

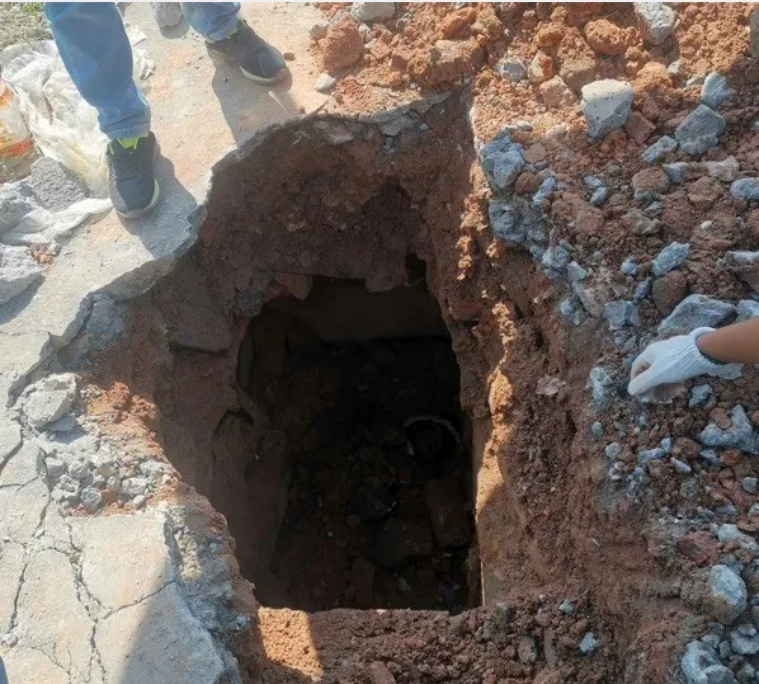

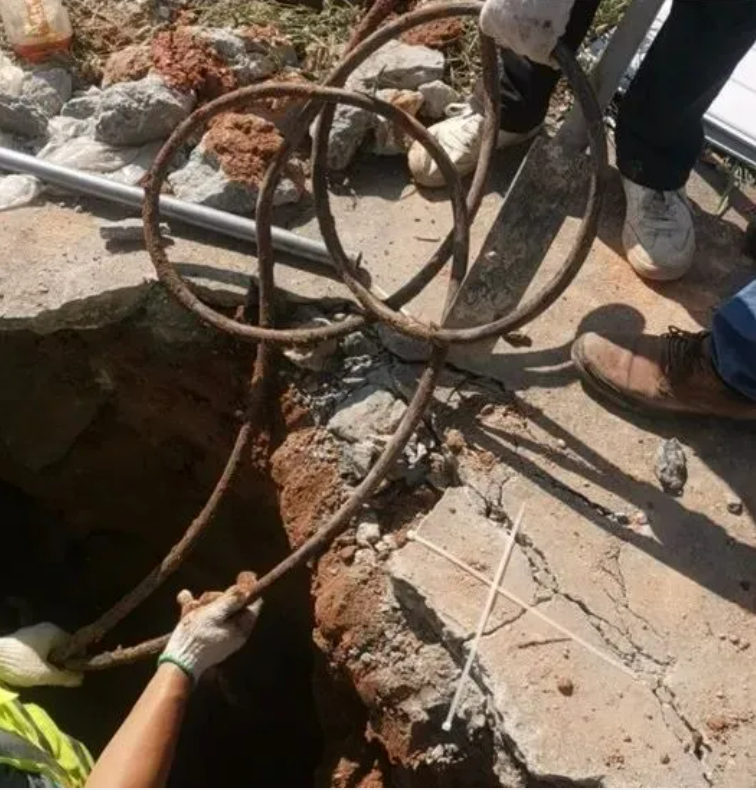

现场操作人员在20cm深度变化点准确找到路由的管井位置，开始进行抢修，最后现场施工人员完成管井的抢修，威脉vLP3管线探测仪顺利完成任务。
