今天想跟大伙聊聊潜水作业

……

说到潜水

大家联想到的画面是不是这样的


或是这样的

你们可知道有这样一群“潜水员”

他们潜水的地方不是宽广的大海

也不是漂亮的湖泊岩洞

而是恶臭漆黑的城市下水道

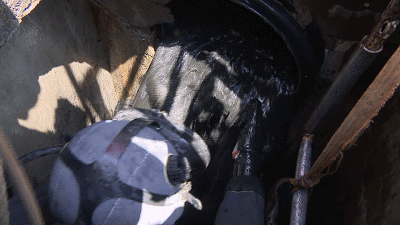

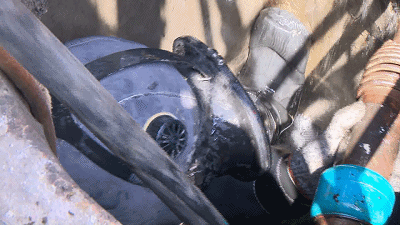

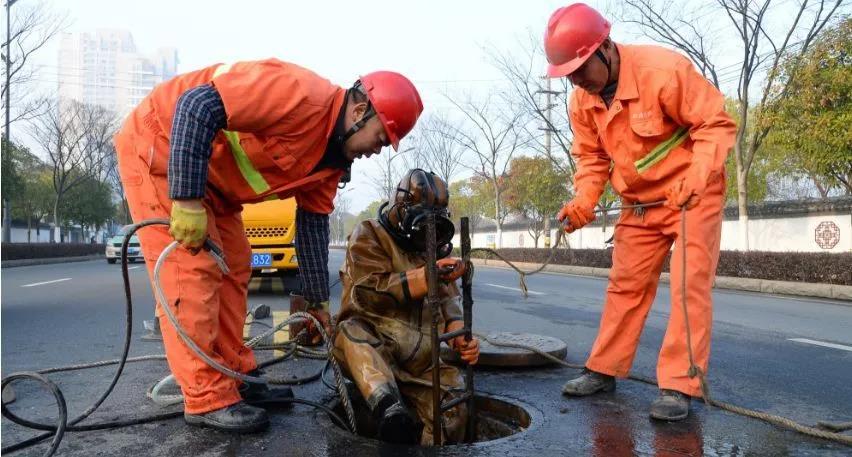

管道中的“城市蛙人”


这就是我们早期的

市政排水管道检测作业

管道内满管水或超过管道的2/3时

便无法判断管道内实际情况

给市政工作人员带来一定的困难

甚至采用开挖形式

造成了不必要的人力和金钱损失


现如今随科技的进步

管道检测也采用了新技术手段

通过SD3831B声呐扫描系统

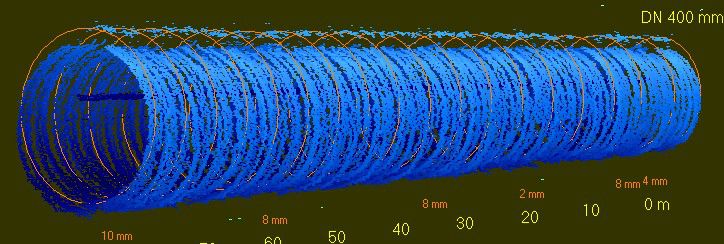

便可快速实现3D成像

能直观准确的完成管道检测

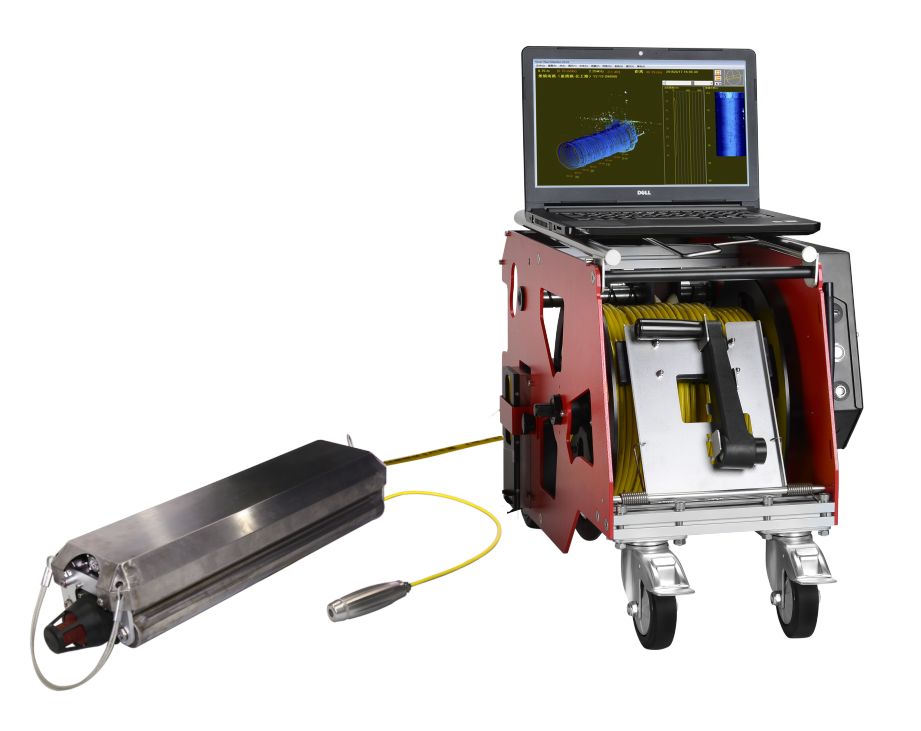

SD3831B声呐是对流动性稀泥与沉积物测量的一套排水管道三维检测成像设备，主要由漂浮筏、摄像头、声呐头、控制电路箱、拖曳传感器等部件构成。该设备配备环扫声呐传感接收器，可利用回声信号获取管道任意点位置处相对于声呐的三维坐标，从而知悉管道任意横截面位置处管道的轮廓。随着声呐在管道中行进，系统将自动整合数据，并计算出管道的三维模型。设备具有管道三维成像、管道直径识别、稀泥顶部深度识别、硬质沉积物厚度识别、自动间隔抓拍图片等功能。从而判断管道变形、孔洞、支管、稀泥及硬质沉积物厚度。设备广泛用于市政管道、满水管道（或2/3水位）、检查井等领域。

特点：

  • 声呐1秒内扫描一周，声呐头频率2.25MHz；

  • 可自动间隔（0.5m、1.0m、1.5m、2.0m）抓拍图片；

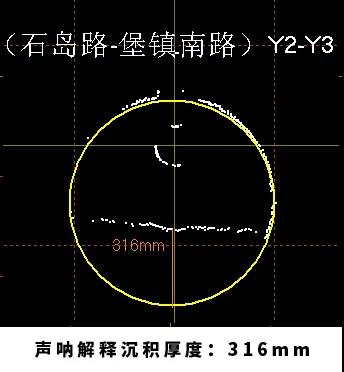

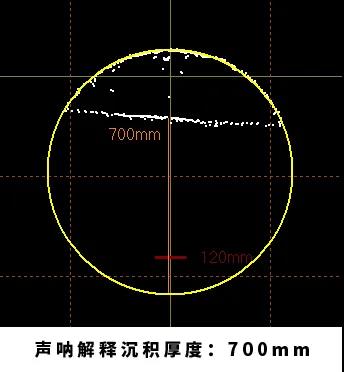

  • 稀泥顶部深度识别、硬质沉积物厚度识别，矢量化分析；

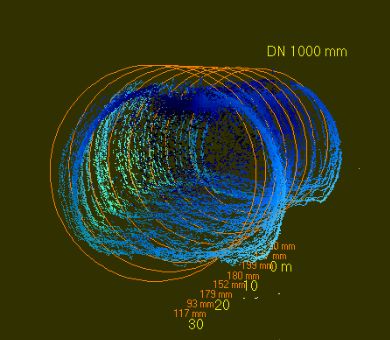

  • 建立二维、三维管道模型，可量化分析；

  • 可测量管径大小，缺陷的距离。


来源：施罗德工业集团
